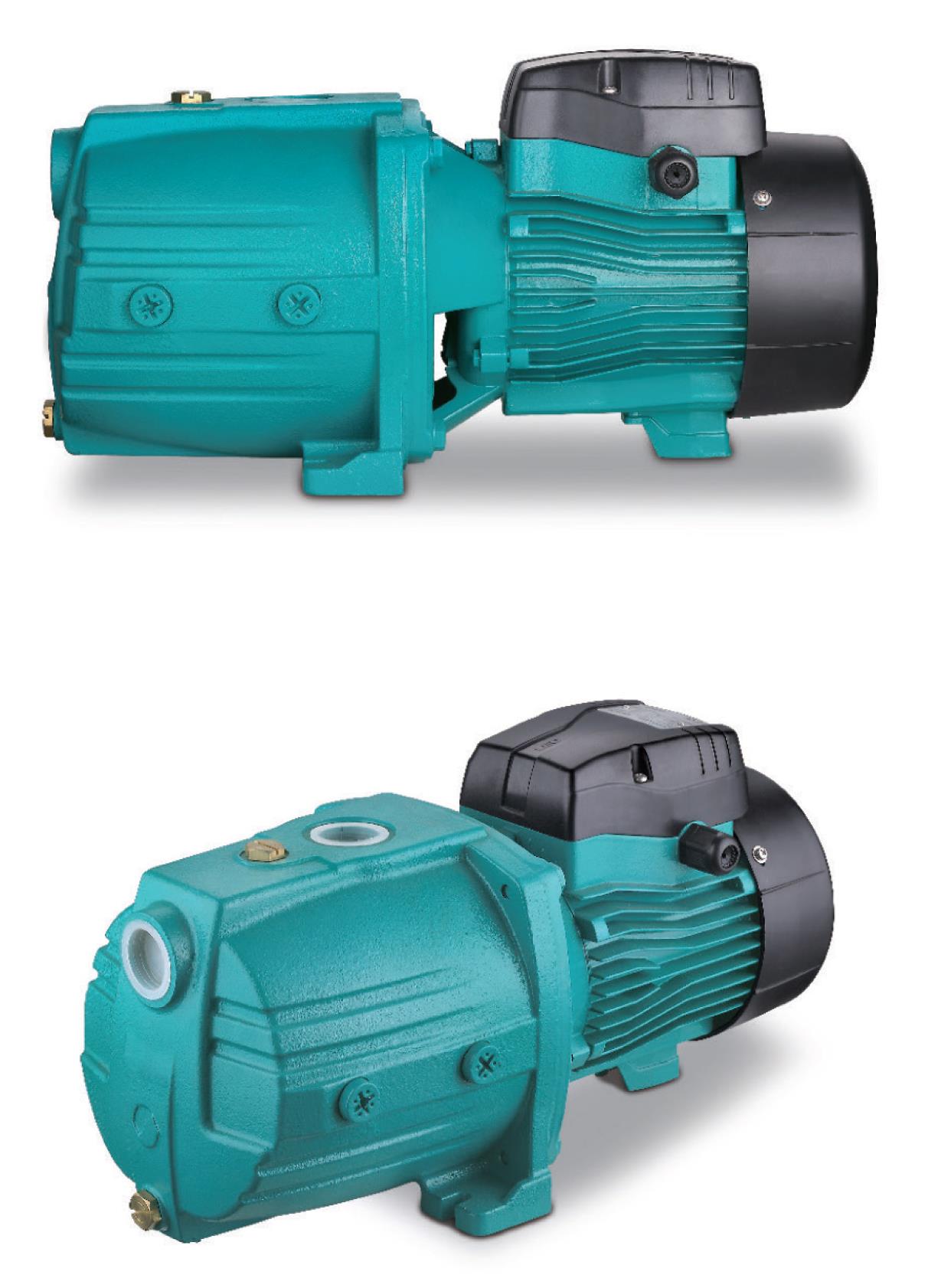

3(4)ACm Pompe centrifuge multicellulaire en fonte
Application
- Transfert d'eau claire ou autres liquides comparables à l'eau sur le plan chimique et physique
- Adapté pour usage industriel et alimentation en eau, surpression et système incendie, irrigation de jardin, transfert d'eau sur longue distance, système de climatisation, circulation et surpression pour eau chaude et froide, etc...
Pompe
- Traitement spécial anti-corrosion (cataphorèse) pour le corps de pompe en fonte et le support
- Arbre en inox AISI 304
- Température maximale de liquide: +40°C
- Hauteur maximale d'aspiration: 8 m
- Auto-amorçante
Moteur
- Protection thermique intégrée pour les moteurs monophasés
- Classe d'isolation: F
- Classe de protection: IPX4
- Température ambiante maximale: +40°C
Codes d'identification
3
A
C
m
110
puissance (x10 W)
moteur monophasé
pompe centrifuge
dénomination LEO
nombre de turbines
Données techniques
| Q (m³/h) | 0 | 0.3 | 0.6 | 0.9 | 1.2 | 1.5 | 1.8 | 2.4 | 3 | 3.6 | 4.2 | 4.8 | 5.4 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Modèle | Code | Prix HT | kW | Q (l/min) | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 70 | 80 | 90 |
| 3ACm60 | A1.15.522 | 226,00 € | 0.6 | H (m) | 36 | 35.5 | 35 | 34.5 | 34 | 33.5 | 32.5 | 30.5 | 28.5 | 26 | 23 | 19 | 13.5 |
| 4ACm75 | A1.15.300 | 253,00 € | 0.75 | 46.5 | 45 | 44 | 43 | 42 | 41 | 40 | 38 | 35.5 | 32.5 | 28 | 23 | 17 |
Performances hydrauliques
Dimensions
Vue éclatée
| No. | Type | Matériaux | Acheter |
|---|---|---|---|
| 1 | corps de pompe | fonte HT200 | |
| 2 | diffuseur | noryl (PPO) | |
| 3 | clapet anti-retour | noryl (PPO) | |
| 4 | diffuseur | noryl (PPO) | |
| 5 | turbine | noryl (PPO) | |
| 6 | diffuseur intermédiaire | noryl (PPO) | |
| 7 | diffuseur intermédiaire | noryl (PPO) | |
| 8 | guide de positionnement | noryl (PPO) | |
| 9 | garniture mécanique | carbone/céramique | |
| 10 | fond de pompe | fonte HT200 | |
| 11 | joint spi | ||
| 12 | lanterne | fonte d'aluminium ZL102 | |
| 13 | roulement | ||
| 14 | rotor | ||
| 15 | stator | ||
| 16 | couvercle boîte à bornes | résine PA6 | |
| 17 | condensateur | ||
| 18 | support palier arrière moteur | fonte d'aluminium ZL102 | |
| 19 | ventilateur | polypropylène | |
| 20 | cache ventilateur | polypropylène | |
| 21 | joint de corps | caoutchouc nitrile (NBR) |
corps de pompe pour 3(4)ACm
| Modèle | Réf. pièce | Prix | Stock | Acheter |
|---|---|---|---|---|
| 3ACm60 | Aucune pièce disponible. | |||
| 4ACm75 | Aucune pièce disponible. | |||
diffuseur pour 3(4)ACm
| Modèle | Réf. pièce | Prix | Stock | Acheter |
|---|---|---|---|---|
| 3ACm60 | Aucune pièce disponible. | |||
| 4ACm75 | Aucune pièce disponible. | |||
clapet anti-retour pour 3(4)ACm
| Modèle | Réf. pièce | Prix | Stock | Acheter |
|---|---|---|---|---|
| 3ACm60 | Aucune pièce disponible. | |||
| 4ACm75 | Aucune pièce disponible. | |||
diffuseur pour 3(4)ACm
| Modèle | Réf. pièce | Prix | Stock | Acheter |
|---|---|---|---|---|
| 3ACm60 | Aucune pièce disponible. | |||
| 4ACm75 | Aucune pièce disponible. | |||
turbine pour 3(4)ACm
| Modèle | Réf. pièce | Prix | Stock | Acheter |
|---|---|---|---|---|
| 3ACm60 | Aucune pièce disponible. | |||
| 4ACm75 | Aucune pièce disponible. | |||
diffuseur intermédiaire pour 3(4)ACm
| Modèle | Réf. pièce | Prix | Stock | Acheter |
|---|---|---|---|---|
| 3ACm60 | Aucune pièce disponible. | |||
| 4ACm75 | Aucune pièce disponible. | |||
diffuseur intermédiaire pour 3(4)ACm
| Modèle | Réf. pièce | Prix | Stock | Acheter |
|---|---|---|---|---|
| 3ACm60 | Aucune pièce disponible. | |||
| 4ACm75 | Aucune pièce disponible. | |||
guide de positionnement pour 3(4)ACm
| Modèle | Réf. pièce | Prix | Stock | Acheter |
|---|---|---|---|---|
| 3ACm60 | Aucune pièce disponible. | |||
| 4ACm75 | Aucune pièce disponible. | |||
garniture mécanique pour 3(4)ACm
| Modèle | Réf. pièce | Prix | Stock | Acheter |
|---|---|---|---|---|
| 3ACm60 | 10018216 | -- | -- | -- |
| 4ACm75 | 10018216 | -- | -- | -- |
fond de pompe pour 3(4)ACm
| Modèle | Réf. pièce | Prix | Stock | Acheter |
|---|---|---|---|---|
| 3ACm60 | Aucune pièce disponible. | |||
| 4ACm75 | Aucune pièce disponible. | |||
joint spi pour 3(4)ACm
| Modèle | Réf. pièce | Prix | Stock | Acheter |
|---|---|---|---|---|
| 3ACm60 | Aucune pièce disponible. | |||
| 4ACm75 | Aucune pièce disponible. | |||
lanterne pour 3(4)ACm
| Modèle | Réf. pièce | Prix | Stock | Acheter |
|---|---|---|---|---|
| 3ACm60 | Aucune pièce disponible. | |||
| 4ACm75 | Aucune pièce disponible. | |||
roulement pour 3(4)ACm
| Modèle | Réf. pièce | Prix | Stock | Acheter |
|---|---|---|---|---|
| 3ACm60 | 10001169 | -- | -- | -- |
| 4ACm75 | 10001169 | -- | -- | -- |
rotor pour 3(4)ACm
| Modèle | Réf. pièce | Prix | Stock | Acheter |
|---|---|---|---|---|
| 3ACm60 | Aucune pièce disponible. | |||
| 4ACm75 | Aucune pièce disponible. | |||
stator pour 3(4)ACm
| Modèle | Réf. pièce | Prix | Stock | Acheter |
|---|---|---|---|---|
| 3ACm60 | Aucune pièce disponible. | |||
| 4ACm75 | Aucune pièce disponible. | |||
couvercle boîte à bornes pour 3(4)ACm
| Modèle | Réf. pièce | Prix | Stock | Acheter |
|---|---|---|---|---|
| 3ACm60 | Aucune pièce disponible. | |||
| 4ACm75 | Aucune pièce disponible. | |||
condensateur pour 3(4)ACm
| Modèle | Réf. pièce | Prix | Stock | Acheter |
|---|---|---|---|---|
| 3ACm60 | Aucune pièce disponible. | |||
| 4ACm75 | Aucune pièce disponible. | |||
support palier arrière moteur pour 3(4)ACm
| Modèle | Réf. pièce | Prix | Stock | Acheter |
|---|---|---|---|---|
| 3ACm60 | Aucune pièce disponible. | |||
| 4ACm75 | Aucune pièce disponible. | |||
ventilateur pour 3(4)ACm
| Modèle | Réf. pièce | Prix | Stock | Acheter |
|---|---|---|---|---|
| 3ACm60 | Aucune pièce disponible. | |||
| 4ACm75 | Aucune pièce disponible. | |||
cache ventilateur pour 3(4)ACm
| Modèle | Réf. pièce | Prix | Stock | Acheter |
|---|---|---|---|---|
| 3ACm60 | Aucune pièce disponible. | |||
| 4ACm75 | Aucune pièce disponible. | |||
joint de corps pour 3(4)ACm
| Modèle | Réf. pièce | Prix | Stock | Acheter |
|---|---|---|---|---|
| 3ACm60 | 10000490 | -- | -- | -- |
| 4ACm75 | 10000490 | -- | -- | -- |
