XKP-04 Schwimmbadpumpe> 500 W.
Anwendung
- Geeignet für die Wasserzirkulation in kleinen und mittleren Schwimmbädern. Leicht verschmutztes Wasser mit Schwebeteilchen wird perfekt gefiltert
Pumpe
- Kunststoffpumpenkörper
- AISI 304 Edelstahlwelle
- Maximale Flüssigkeitstemperatur: + 35 ° C
- Maximale Saughöhe: 3,5 m
Motor
- Motor mit Kupfer- oder Aluminiumwicklung
- Integrierter Wärmeschutz für Einphasenmotoren
- Isolationsklasse: F
- Schutzklasse: IPX5
Identifikationscodes
XKP
16
04
seriell
Leistung (x100 W)
Poolpumpe
Technische Daten
| Q (m³/h) | 3 | 6 | 9 | 12 | 15 | 18 | 21 | 24 | 27 | 30 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Modell | Code | Ht Preis | kW | Q (l/min) | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| XKP1604 | A1.15.608 | 299.00 € | 1.6 | H (m) | 16.8 | 16.3 | 15.5 | 14.5 | 13.5 | 12 | 9.6 | 7 | 3.5 |
Hydraulische Leistung
Maße

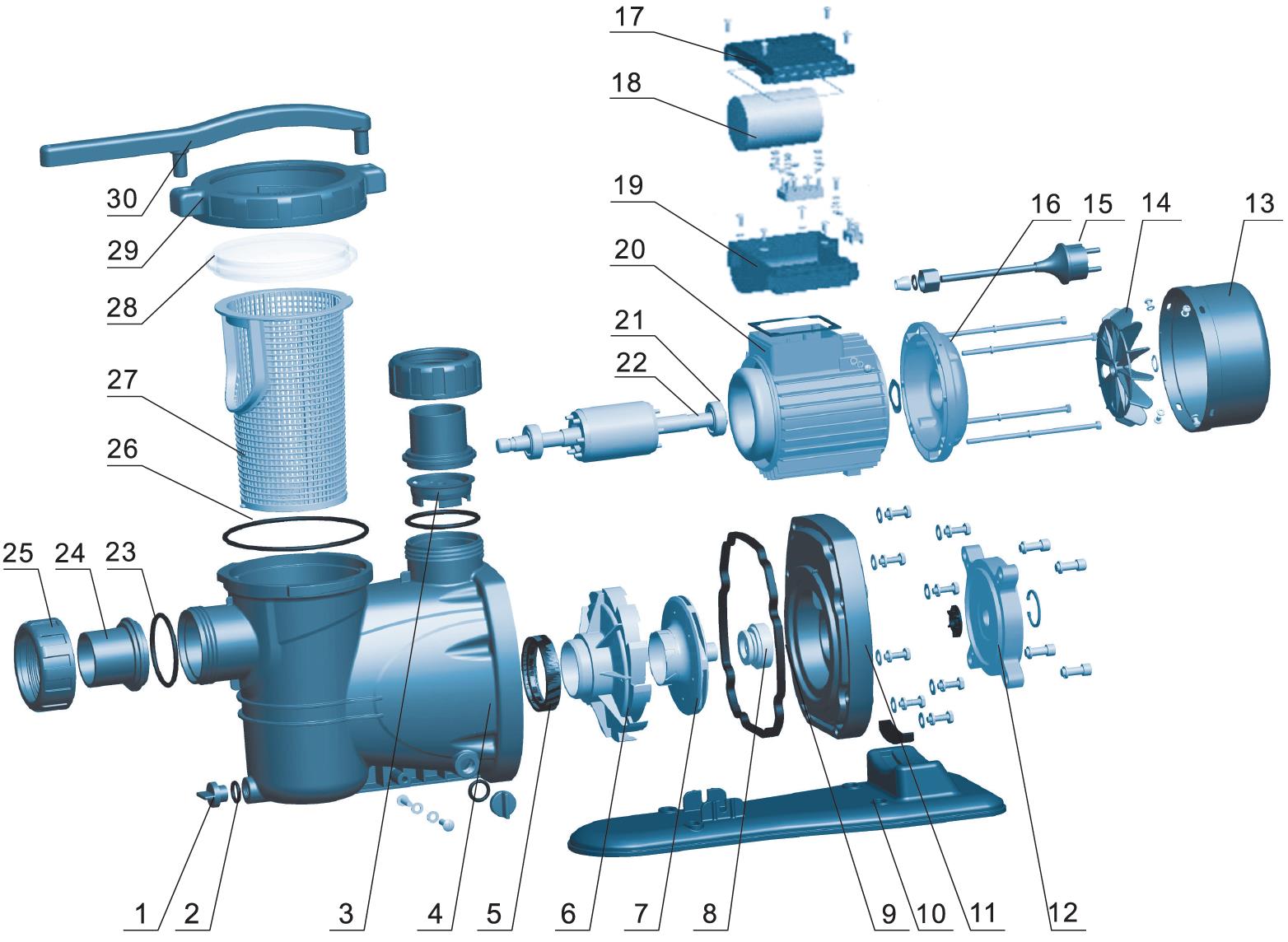

Explosionszeichnung
| No. | Type | Kaufen |
|---|---|---|
| 1 | Ablassschraube | |
| 2 | O-Ring | |
| 3 | Ventilkörper | |
| 4 | Pumpenkörper | |
| 5 | Dichtung | |
| 6 | Streamer | |
| 7 | Turbine | |
| 8 | Gleitringdichtung | |
| 9 | Körperdichtung | |
| 10 | untere Unterstützung | |
| 11 | Laterne | |
| 12 | hintere Lagerunterstützung des Motors | |
| 13 | Lüfterabdeckung | |
| 14 | Ventilator | |
| 15 | Stromkabel | |
| 16 | hintere Lagerunterstützung des Motors | |
| 17 | Klemmenkastenabdeckung | |
| 18 | Kondensator | |
| 19 | Klemmenkasten | |
| 20 | Stator | |
| 21 | rollen | |
| 22 | Rotor | |
| 23 | O-Ring | |
| 24 | Verbindung | |
| 25 | Nuss | |
| 26 | O-Ring | |
| 27 | Korb | |
| 28 | wasserdichte Abdeckung | |
| 29 | Nuss | |
| 30 | Schraubenschlüssel festziehen |
Ablassschraube zum XKP-04
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| XKP1604 | Keine Teile verfügbar. | |||
O-Ring zum XKP-04
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| XKP1604 | 10008560 | -- | -- | -- |
Ventilkörper zum XKP-04
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| XKP1604 | Keine Teile verfügbar. | |||
Pumpenkörper zum XKP-04
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| XKP1604 | Keine Teile verfügbar. | |||
Dichtung zum XKP-04
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| XKP1604 | Keine Teile verfügbar. | |||
Streamer zum XKP-04
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| XKP1604 | Keine Teile verfügbar. | |||
Turbine zum XKP-04
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| XKP1604 | Keine Teile verfügbar. | |||
Gleitringdichtung zum XKP-04
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| XKP1604 | 10008561 | -- | -- | -- |
Körperdichtung zum XKP-04
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| XKP1604 | 10008547 | -- | -- | -- |
untere Unterstützung zum XKP-04
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| XKP1604 | Keine Teile verfügbar. | |||
Laterne zum XKP-04
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| XKP1604 | Keine Teile verfügbar. | |||
hintere Lagerunterstützung des Motors zum XKP-04
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| XKP1604 | Keine Teile verfügbar. | |||
Lüfterabdeckung zum XKP-04
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| XKP1604 | Keine Teile verfügbar. | |||
Ventilator zum XKP-04
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| XKP1604 | Keine Teile verfügbar. | |||
Stromkabel zum XKP-04
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| XKP1604 | Keine Teile verfügbar. | |||
hintere Lagerunterstützung des Motors zum XKP-04
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| XKP1604 | Keine Teile verfügbar. | |||
Klemmenkastenabdeckung zum XKP-04
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| XKP1604 | Keine Teile verfügbar. | |||
Kondensator zum XKP-04
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| XKP1604 | Keine Teile verfügbar. | |||
Klemmenkasten zum XKP-04
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| XKP1604 | Keine Teile verfügbar. | |||
Stator zum XKP-04
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| XKP1604 | Keine Teile verfügbar. | |||
rollen zum XKP-04
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| XKP1604 | Keine Teile verfügbar. | |||
Rotor zum XKP-04
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| XKP1604 | Keine Teile verfügbar. | |||
O-Ring zum XKP-04
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| XKP1604 | 10008560 | -- | -- | -- |
Verbindung zum XKP-04
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| XKP1604 | Keine Teile verfügbar. | |||
Nuss zum XKP-04
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| XKP1604 | Keine Teile verfügbar. | |||
O-Ring zum XKP-04
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| XKP1604 | 10008560 | -- | -- | -- |
Korb zum XKP-04
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| XKP1604 | 40012126 | -- | -- | -- |
wasserdichte Abdeckung zum XKP-04
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| XKP1604 | Keine Teile verfügbar. | |||
Nuss zum XKP-04
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| XKP1604 | Keine Teile verfügbar. | |||
Schraubenschlüssel festziehen zum XKP-04
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| XKP1604 | Keine Teile verfügbar. | |||
Verpackung
| Modelle | Gewicht (kg) | Länge L (mm) | Breite W (mm) | Höhe H (mm) |
|---|---|---|---|---|
| XKP1604 | 16.1 | 615 | 230 | 290 |
