XHSm Selbstansaugende Kreiselpumpe aus Gusseisen
Anwendung
- Übertragung von klarem Wasser oder anderen Flüssigkeiten, chemisch und physikalisch vergleichbar mit Wasser.
- Geeignet zum Pumpen von Wasser aus einem See, Fluss, Brunnen,
- Industrie und Bewässerung
Pumpe
- Spezielle Korrosionsschutzbehandlung (Kataphorese) für den Pumpenkörper aus Gusseisen und die
- Edelstahlwelle AISI 304
- Maximale Flüssigkeitstemperatur: + 40 ° C
- Maximale Saughöhe: 8 m
Motor
- Integrierter Wärmeschutz für Einphasenmotoren
- Isolationsklasse: F
- Schutzklasse: IPX4
- Maximale Umgebungstemperatur: + 40 ° C.
Identifikationscodes
XHS
m
1500
Leistung (HP x1000)
Einphasenmotor
selbstansaugende Kreiselpumpe
Technische Daten
| Q (m³/h) | 0 | 2.1 | 4.5 | 6.6 | 8.1 | 10.2 | 12 | 14.1 | 16.2 | 19.8 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Modell | Code | Ht Preis | kW | Q (l/min) | 0 | 35 | 75 | 110 | 135 | 170 | 200 | 235 | 270 | 330 |
| XHSm1500 | A1.17.185 | 403.00 € | 1.1 | H (m) | 15 | 14 | 12.5 | 11 | 10 | 8.5 | 7 | 5 | 2.5 | |
| XHSm2000 | A1.17.186 | 458.00 € | 1.5 | 20.5 | 19 | 17.5 | 16 | 15 | 13.5 | 12 | 10 | 7.5 | 2.5 |
Hydraulische Leistung
Maße

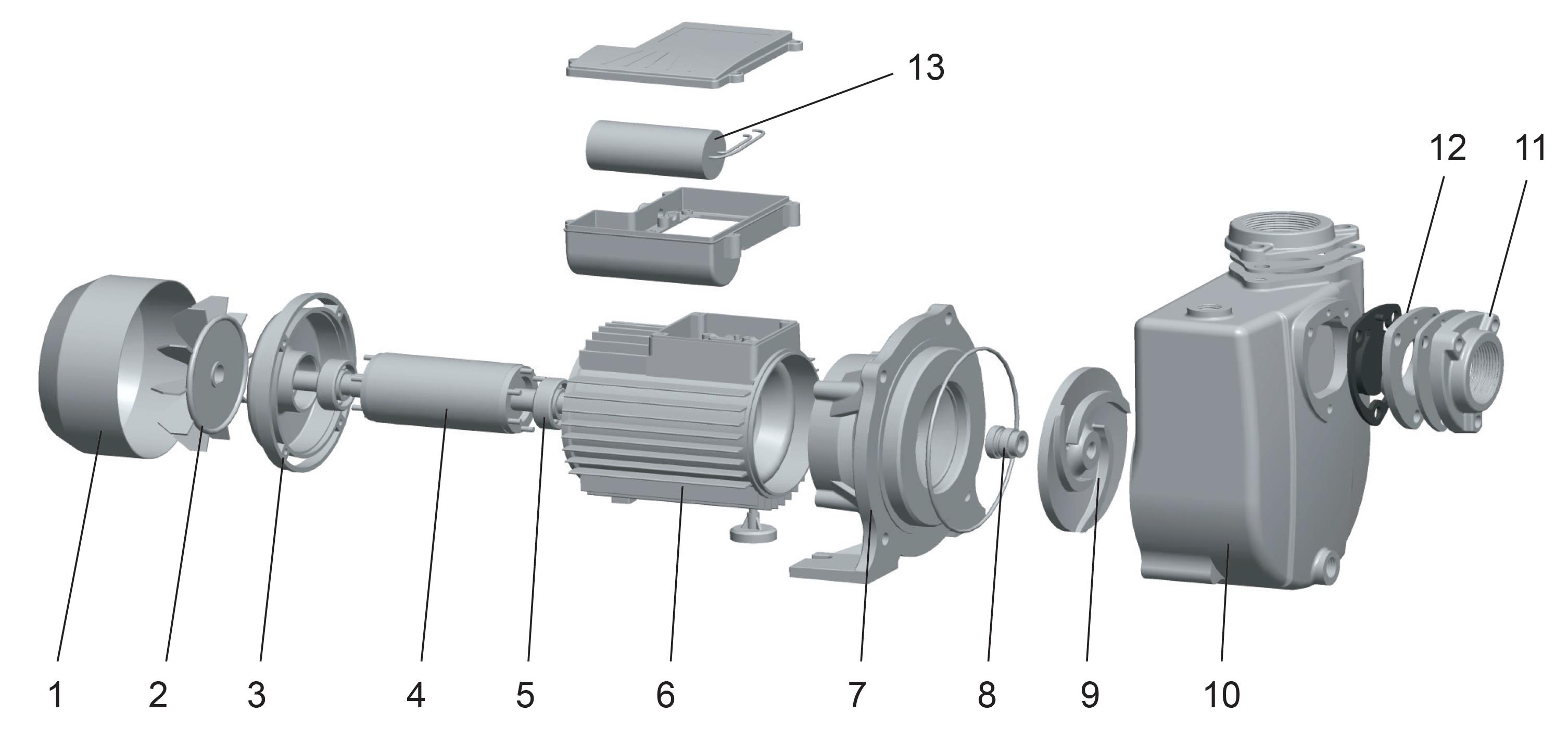

Explosionszeichnung
| No. | Type | Materialien | Kaufen |
|---|---|---|---|
| 1 | Lüfterabdeckung | Stahl 08F | |
| 2 | Ventilator | Polypropylen | |
| 3 | hintere Lagerunterstützung des Motors | Aluminiumguss ZL102 | |
| 4 | Rotor | ||
| 5 | rollen | ||
| 6 | Stator | ||
| 7 | Laterne | Gusseisen HT200 | |
| 8 | Gleitringdichtung | Kohlenstoff / Keramik | |
| 9 | Turbine | Gusseisen HT200 | |
| 10 | Pumpenkörper | Gusseisen HT200 | |
| 11 | Einlassarmatur | Gusseisen HT200 | |
| 12 | Rückschlagventil | Nitrilkautschuk (NBR) | |
| 13 | Kondensator |
Lüfterabdeckung zum XHSm
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| XHSm1500 | Keine Teile verfügbar. | |||
| XHSm2000 | Keine Teile verfügbar. | |||
Ventilator zum XHSm
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| XHSm1500 | Keine Teile verfügbar. | |||
| XHSm2000 | Keine Teile verfügbar. | |||
hintere Lagerunterstützung des Motors zum XHSm
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| XHSm1500 | Keine Teile verfügbar. | |||
| XHSm2000 | Keine Teile verfügbar. | |||
Rotor zum XHSm
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| XHSm1500 | Keine Teile verfügbar. | |||
| XHSm2000 | Keine Teile verfügbar. | |||
rollen zum XHSm
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| XHSm1500 | 10001186 | -- | -- | -- |
| XHSm2000 | Keine Teile verfügbar. | |||
Stator zum XHSm
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| XHSm1500 | Keine Teile verfügbar. | |||
| XHSm2000 | Keine Teile verfügbar. | |||
Laterne zum XHSm
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| XHSm1500 | Keine Teile verfügbar. | |||
| XHSm2000 | Keine Teile verfügbar. | |||
Gleitringdichtung zum XHSm
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| XHSm1500 | 10001266 | -- | -- | -- |
| XHSm2000 | 10001266 | -- | -- | -- |
Turbine zum XHSm
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| XHSm1500 | Keine Teile verfügbar. | |||
| XHSm2000 | Keine Teile verfügbar. | |||
Pumpenkörper zum XHSm
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| XHSm1500 | Keine Teile verfügbar. | |||
| XHSm2000 | Keine Teile verfügbar. | |||
Einlassarmatur zum XHSm
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| XHSm1500 | Keine Teile verfügbar. | |||
| XHSm2000 | Keine Teile verfügbar. | |||
Rückschlagventil zum XHSm
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| XHSm1500 | Keine Teile verfügbar. | |||
| XHSm2000 | Keine Teile verfügbar. | |||
Kondensator zum XHSm
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| XHSm1500 | Keine Teile verfügbar. | |||
| XHSm2000 | Keine Teile verfügbar. | |||
