LKS-SE Automatisierte Brunnenpumpe
Anwendung
- Pumpen für Brunnen, Tanks, Regenwasserrückgewinnung
- Für Haushaltsanwendungen (Bewässerung, kleine Bewässerung, Regenwasserrückgewinnung)
Pumpe
- In die Pumpe eingebauter Druckschalter
- Automatikbetrieb (Ein / Aus)
- Pumpenkörper aus Edelstahl
- Maximale Flüssigkeitstemperatur: + 35 ° C
- Maximales Eintauchen: 12 m
Motor
- Rücklaufmotor
- Integrierter Wärmeschutz
- Isolationsklasse: F
- Schutzklasse: IPX8
Identifikationscodes
LKS
-1102
S
E
-1
seitliche Absaugung
Automatikgerät
Pumpenkörper aus Edelstahl
Leistung (hier 1100 W)
kleine Tauchpumpe
Technische Daten
| Q (m³/h) | 0.5 | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 5.5 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Modell | Code | Ht Preis | kW | Q (l/min) | 8 | 17 | 25 | 33 | 42 | 50 | 58 | 67 | 75 | 83 | 92 |
| LKS-902SE | A1.14.517 | 323.00 € | 0.9 | H (m) | 33.5 | 31.3 | 29 | 26.5 | 23.8 | 20.6 | 17.5 | 14 | 10.3 | 6.8 | 2.8 |
| LKS-902SE-1 | A1.14.518 | 315.00 € | 0.9 | 33.5 | 31.3 | 29 | 26.5 | 23.8 | 20.6 | 17.5 | 14 | 10.3 | 6.8 | 2.8 | |
| LKS-1102SE | A1.14.520 | 333.00 € | 1.1 | 45 | 43.7 | 42 | 39.6 | 36.5 | 32.5 | 28 | 22.7 | 17.1 | 11 | 5 | |
| LKS-1102SE-1 | A1.14.525 | 326.00 € | 1.1 | 45 | 43.7 | 42 | 39.6 | 36.5 | 32.5 | 28 | 22.7 | 17.1 | 11 | 5 |
Hydraulische Leistung
Maße
| Modelle | DN | L | W | H |
|---|---|---|---|---|
| LKS-902SE | 25 | 163 | 163 | 469 |
| LKS-902SE-1 | 25 | 168 | 187 | 492 |
| LKS-1102SE | 25 | 163 | 163 | 493 |
| LKS-1102SE-1 | 25 | 168 | 187 | 486 |

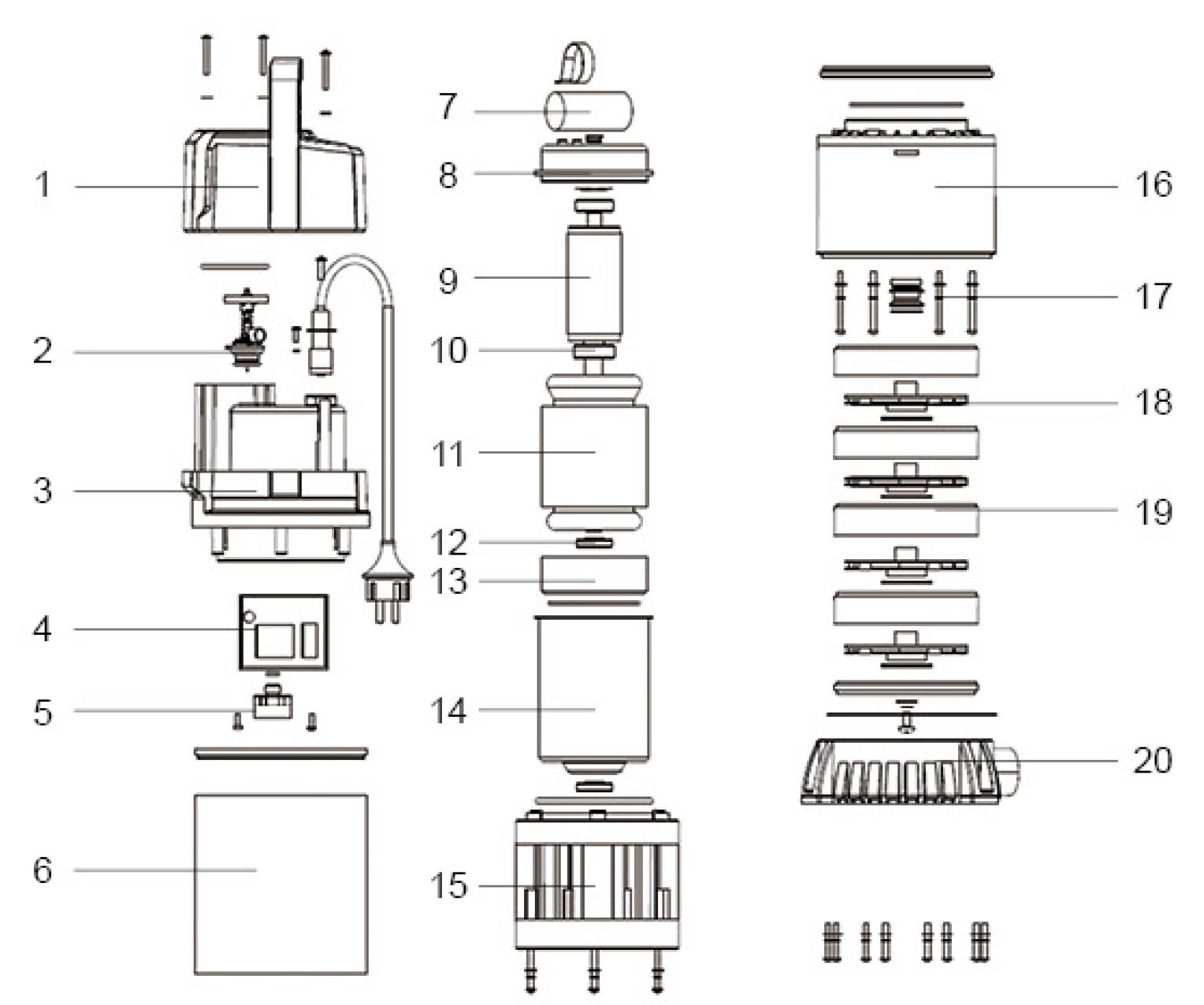

Explosionszeichnung
| No. | Type | Materialien | Kaufen |
|---|---|---|---|
| 1 | Griff | Polypropylen-Glasfaser PP-GF30 | |
| 2 | Durchflusssensor | ||
| 3 | Klemmenkasten | Polypropylen-Glasfaser PP-GF30 | |
| 4 | elektrisches Gehäuse | ||
| 5 | Druckschalter | ||
| 6 | Hemd | Edelstahl AISI 304 | |
| 7 | Kondensator | ||
| 8 | hintere Lagerunterstützung des Motors | Aluminiumguss ZL102 | |
| 9 | Rotor | ||
| 10 | rollen | ||
| 11 | Stator | ||
| 12 | Dichtung | ||
| 13 | vordere Motorlagerunterstützung | Aluminiumguss ZL102 | |
| 14 | Gehäuse | Stahl Q235 | |
| 15 | Laterne | Polypropylen-Glasfaser PP-GF30 | |
| 16 | Führungshülse | Polypropylen-Glasfaser PP-GF30 | |
| 17 | Gleitringdichtung | ||
| 18 | Turbine | Norylfaserglas PP-GF30 | |
| 19 | Streamer | Norylfaserglas PP-GF30 | |
| 20 | basierend | Polypropylen-Glasfaser PP-GF30 |
Griff zum LKS-SE
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| LKS-902SE | Keine Teile verfügbar. | |||
| LKS-902SE-1 | Keine Teile verfügbar. | |||
| LKS-1102SE | Keine Teile verfügbar. | |||
| LKS-1102SE-1 | Keine Teile verfügbar. | |||
Durchflusssensor zum LKS-SE
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| LKS-902SE | Keine Teile verfügbar. | |||
| LKS-902SE-1 | Keine Teile verfügbar. | |||
| LKS-1102SE | Keine Teile verfügbar. | |||
| LKS-1102SE-1 | Keine Teile verfügbar. | |||
Klemmenkasten zum LKS-SE
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| LKS-902SE | Keine Teile verfügbar. | |||
| LKS-902SE-1 | Keine Teile verfügbar. | |||
| LKS-1102SE | Keine Teile verfügbar. | |||
| LKS-1102SE-1 | Keine Teile verfügbar. | |||
elektrisches Gehäuse zum LKS-SE
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| LKS-902SE | Keine Teile verfügbar. | |||
| LKS-902SE-1 | Keine Teile verfügbar. | |||
| LKS-1102SE | Keine Teile verfügbar. | |||
| LKS-1102SE-1 | Keine Teile verfügbar. | |||
Druckschalter zum LKS-SE
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| LKS-902SE | Keine Teile verfügbar. | |||
| LKS-902SE-1 | Keine Teile verfügbar. | |||
| LKS-1102SE | Keine Teile verfügbar. | |||
| LKS-1102SE-1 | Keine Teile verfügbar. | |||
Hemd zum LKS-SE
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| LKS-902SE | Keine Teile verfügbar. | |||
| LKS-902SE-1 | Keine Teile verfügbar. | |||
| LKS-1102SE | Keine Teile verfügbar. | |||
| LKS-1102SE-1 | Keine Teile verfügbar. | |||
Kondensator zum LKS-SE
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| LKS-902SE | Keine Teile verfügbar. | |||
| LKS-902SE-1 | Keine Teile verfügbar. | |||
| LKS-1102SE | Keine Teile verfügbar. | |||
| LKS-1102SE-1 | Keine Teile verfügbar. | |||
hintere Lagerunterstützung des Motors zum LKS-SE
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| LKS-902SE | Keine Teile verfügbar. | |||
| LKS-902SE-1 | Keine Teile verfügbar. | |||
| LKS-1102SE | Keine Teile verfügbar. | |||
| LKS-1102SE-1 | Keine Teile verfügbar. | |||
Rotor zum LKS-SE
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| LKS-902SE | Keine Teile verfügbar. | |||
| LKS-902SE-1 | Keine Teile verfügbar. | |||
| LKS-1102SE | Keine Teile verfügbar. | |||
| LKS-1102SE-1 | Keine Teile verfügbar. | |||
rollen zum LKS-SE
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| LKS-902SE | Keine Teile verfügbar. | |||
| LKS-902SE-1 | Keine Teile verfügbar. | |||
| LKS-1102SE | Keine Teile verfügbar. | |||
| LKS-1102SE-1 | Keine Teile verfügbar. | |||
Stator zum LKS-SE
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| LKS-902SE | Keine Teile verfügbar. | |||
| LKS-902SE-1 | Keine Teile verfügbar. | |||
| LKS-1102SE | Keine Teile verfügbar. | |||
| LKS-1102SE-1 | Keine Teile verfügbar. | |||
Dichtung zum LKS-SE
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| LKS-902SE | Keine Teile verfügbar. | |||
| LKS-902SE-1 | Keine Teile verfügbar. | |||
| LKS-1102SE | Keine Teile verfügbar. | |||
| LKS-1102SE-1 | Keine Teile verfügbar. | |||
vordere Motorlagerunterstützung zum LKS-SE
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| LKS-902SE | Keine Teile verfügbar. | |||
| LKS-902SE-1 | Keine Teile verfügbar. | |||
| LKS-1102SE | Keine Teile verfügbar. | |||
| LKS-1102SE-1 | Keine Teile verfügbar. | |||
Gehäuse zum LKS-SE
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| LKS-902SE | Keine Teile verfügbar. | |||
| LKS-902SE-1 | Keine Teile verfügbar. | |||
| LKS-1102SE | Keine Teile verfügbar. | |||
| LKS-1102SE-1 | Keine Teile verfügbar. | |||
Laterne zum LKS-SE
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| LKS-902SE | Keine Teile verfügbar. | |||
| LKS-902SE-1 | Keine Teile verfügbar. | |||
| LKS-1102SE | Keine Teile verfügbar. | |||
| LKS-1102SE-1 | Keine Teile verfügbar. | |||
Führungshülse zum LKS-SE
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| LKS-902SE | Keine Teile verfügbar. | |||
| LKS-902SE-1 | Keine Teile verfügbar. | |||
| LKS-1102SE | Keine Teile verfügbar. | |||
| LKS-1102SE-1 | Keine Teile verfügbar. | |||
Gleitringdichtung zum LKS-SE
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| LKS-902SE | Keine Teile verfügbar. | |||
| LKS-902SE-1 | Keine Teile verfügbar. | |||
| LKS-1102SE | Keine Teile verfügbar. | |||
| LKS-1102SE-1 | Keine Teile verfügbar. | |||
Turbine zum LKS-SE
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| LKS-902SE | Keine Teile verfügbar. | |||
| LKS-902SE-1 | Keine Teile verfügbar. | |||
| LKS-1102SE | Keine Teile verfügbar. | |||
| LKS-1102SE-1 | Keine Teile verfügbar. | |||
Streamer zum LKS-SE
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| LKS-902SE | Keine Teile verfügbar. | |||
| LKS-902SE-1 | Keine Teile verfügbar. | |||
| LKS-1102SE | Keine Teile verfügbar. | |||
| LKS-1102SE-1 | Keine Teile verfügbar. | |||
basierend zum LKS-SE
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| LKS-902SE | Keine Teile verfügbar. | |||
| LKS-902SE-1 | Keine Teile verfügbar. | |||
| LKS-1102SE | Keine Teile verfügbar. | |||
| LKS-1102SE-1 | Keine Teile verfügbar. | |||
Verpackung
| Modelle | Gewicht (kg) | Länge L (mm) | Breite W (mm) | Höhe H (mm) |
|---|---|---|---|---|
| LKS-902SE | 10.3 | 260 | 215 | 540 |
| LKS-902SE-1 | 10.3 | 260 | 215 | 540 |
| LKS-1102SE | 11.6 | 260 | 215 | 565 |
| LKS-1102SE-1 | 11.6 | 260 | 215 | 565 |
