KBZ(1.5-5.5kW) Baupumpe

Anwendung

  • Tiefbau
  • Minen, Steinbrüche, Schlamm
  • Kläranlage

Pumpe

  • Maximaler Durchfluss: 156 m³ / h Maximaler
  • HMT: 57 m
  • Maximales Eintauchen: 25 m
  • Maximale Flüssigkeitstemperatur: + 40 ° C
  • Maximaler Partikelkanaldurchmesser: 8,5 mm
  • Gleitringdichtung der Oberseite aus Siliziumkarbid / Siliziumkarbid bei ab 3,7 kW
  • Stacheldraht serienmäßig
  • Zubehör wie Gewindeanschluss oder Gewindeanschluss
  • Kabellänge: 20 m

Motor

  • Isolationsklasse: B
  • Schutzklasse: IP68

Identifikationscodes

KBZ
2
1,5
Leistung (kW)
Auslassdurchmesser (")
Standortpumpe

Technische Daten

Q (m³/h) 0 5 10 15 20 25 30 35 40 45 50 55 60 70 80 90 100
Modell Code Ht Preis kW Q (l/min) 0 83 167 250 333 417 500 583 667 750 833 917 1000 1167 1333 1500 1667
KBZ21.5F A1.53.863 1,092.00 € 1.5 H (m) 23.1 20.9 19.4 17.4 14.4 11 7.2
KBZ22.2F A1.53.866 1,219.00 € 2.2 27.8 27.5 26.6 24.7 21.5 16.7 10.9
KBZ23.7F A1.53.873 2,022.00 € 3.7 34 33 31.1 28.3 23.5 17.9 12
KBZ32.2F A1.53.883 1,255.00 € 2.2 18.7 18.2 17.5 16.7 15.8 14.6 13 11 9 6.9 4.6
KBZ33.7F A1.53.888 2,065.00 € 3.7 30.1 29.3 28.2 27.1 25.6 24.1 22.3 20 17.4 14.7 11.9 8.8 5.7
KBZ35.5F A1.53.893 2,552.00 € 5.5 32.1 29.4 27.5 26.3 25.3 24.1 22.6 20.8 18.6 16.2 14.3 8.8
KBZ45.5F A1.53.903 2,608.00 € 5.5 23.3 22.5 21.7 20.7 19.6 18.3 16.8 14.6 12.2 9.4 6.4

Hydraulische Leistung

Maße

Modelle Ø A A1 B D H W1
KBZ21.5F 50 235 173 517 216 486 120
KBZ22.2F 50 235 173 517 216 486 120
KBZ23.7F 50 283 208 628 252 638 150
KBZ32.2F 80 235 173 517 216 486 120
KBZ33.7F 80 283 208 628 252 638 150
KBZ35.5F 80 306 218 671 259 598 150
KBZ45.5F 100 306 218 686 259 598 150
Ø (mm)
A (mm)
A1 (mm)
B (mm)
D (mm)
H (mm)
W1 (mm)

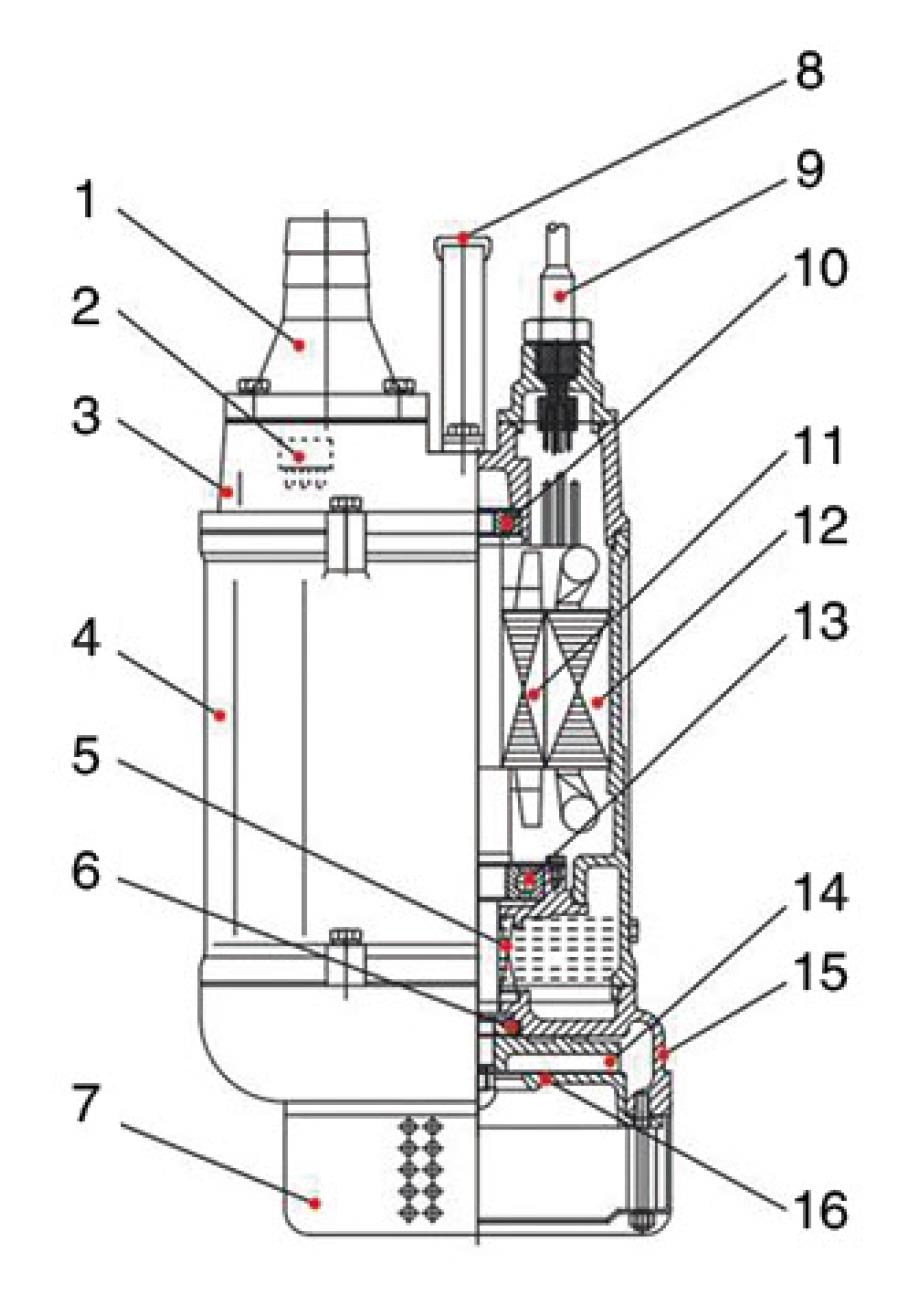

Explosionszeichnung

No. Type Materialien Kaufen
1 Auslassarmatur mit Widerhaken Gusseisen HT200
2 Wärmeschutz
3 obere Abdeckung Gusseisen HT200
4 Hemd Gusseisen HT200
5 Dichtung
6 Gleitringdichtung Sil Carb / Sil Carb, Carbon / Sil Carb (<3 kW)
7 Sieb Stahl
8 Griff Stahl
9 Stromkabel
10 rollen
11 Rotor
12 Stator
13 rollen
14 Turbine Chromlegierung
15 Pumpenkörper Gusseisen HT200
16 Einlassarmatur duktiles Eisen
Auslassarmatur mit Widerhaken zum KBZ(1.5-5.5kW)
Modell Ref. Zimmer Preis Lager Kaufen
KBZ21.5F Keine Teile verfügbar.
KBZ22.2F Keine Teile verfügbar.
KBZ23.7F Keine Teile verfügbar.
KBZ32.2F Keine Teile verfügbar.
KBZ33.7F Keine Teile verfügbar.
KBZ35.5F Keine Teile verfügbar.
KBZ45.5F Keine Teile verfügbar.
Wärmeschutz zum KBZ(1.5-5.5kW)
Modell Ref. Zimmer Preis Lager Kaufen
KBZ21.5F Keine Teile verfügbar.
KBZ22.2F Keine Teile verfügbar.
KBZ23.7F Keine Teile verfügbar.
KBZ32.2F Keine Teile verfügbar.
KBZ33.7F Keine Teile verfügbar.
KBZ35.5F Keine Teile verfügbar.
KBZ45.5F Keine Teile verfügbar.
obere Abdeckung zum KBZ(1.5-5.5kW)
Modell Ref. Zimmer Preis Lager Kaufen
KBZ21.5F Keine Teile verfügbar.
KBZ22.2F Keine Teile verfügbar.
KBZ23.7F Keine Teile verfügbar.
KBZ32.2F Keine Teile verfügbar.
KBZ33.7F Keine Teile verfügbar.
KBZ35.5F Keine Teile verfügbar.
KBZ45.5F Keine Teile verfügbar.
Hemd zum KBZ(1.5-5.5kW)
Modell Ref. Zimmer Preis Lager Kaufen
KBZ21.5F Keine Teile verfügbar.
KBZ22.2F Keine Teile verfügbar.
KBZ23.7F Keine Teile verfügbar.
KBZ32.2F Keine Teile verfügbar.
KBZ33.7F Keine Teile verfügbar.
KBZ35.5F Keine Teile verfügbar.
KBZ45.5F Keine Teile verfügbar.
Dichtung zum KBZ(1.5-5.5kW)
Modell Ref. Zimmer Preis Lager Kaufen
KBZ21.5F Keine Teile verfügbar.
KBZ22.2F Keine Teile verfügbar.
KBZ23.7F Keine Teile verfügbar.
KBZ32.2F Keine Teile verfügbar.
KBZ33.7F Keine Teile verfügbar.
KBZ35.5F Keine Teile verfügbar.
KBZ45.5F Keine Teile verfügbar.
Gleitringdichtung zum KBZ(1.5-5.5kW)
Modell Ref. Zimmer Preis Lager Kaufen
KBZ21.5F Keine Teile verfügbar.
KBZ22.2F Keine Teile verfügbar.
KBZ23.7F Keine Teile verfügbar.
KBZ32.2F Keine Teile verfügbar.
KBZ33.7F Keine Teile verfügbar.
KBZ35.5F Keine Teile verfügbar.
KBZ45.5F Keine Teile verfügbar.
Sieb zum KBZ(1.5-5.5kW)
Modell Ref. Zimmer Preis Lager Kaufen
KBZ21.5F Keine Teile verfügbar.
KBZ22.2F Keine Teile verfügbar.
KBZ23.7F Keine Teile verfügbar.
KBZ32.2F Keine Teile verfügbar.
KBZ33.7F Keine Teile verfügbar.
KBZ35.5F Keine Teile verfügbar.
KBZ45.5F Keine Teile verfügbar.
Griff zum KBZ(1.5-5.5kW)
Modell Ref. Zimmer Preis Lager Kaufen
KBZ21.5F Keine Teile verfügbar.
KBZ22.2F Keine Teile verfügbar.
KBZ23.7F Keine Teile verfügbar.
KBZ32.2F Keine Teile verfügbar.
KBZ33.7F Keine Teile verfügbar.
KBZ35.5F Keine Teile verfügbar.
KBZ45.5F Keine Teile verfügbar.
Stromkabel zum KBZ(1.5-5.5kW)
Modell Ref. Zimmer Preis Lager Kaufen
KBZ21.5F Keine Teile verfügbar.
KBZ22.2F Keine Teile verfügbar.
KBZ23.7F Keine Teile verfügbar.
KBZ32.2F Keine Teile verfügbar.
KBZ33.7F Keine Teile verfügbar.
KBZ35.5F Keine Teile verfügbar.
KBZ45.5F Keine Teile verfügbar.
rollen zum KBZ(1.5-5.5kW)
Modell Ref. Zimmer Preis Lager Kaufen
KBZ21.5F Keine Teile verfügbar.
KBZ22.2F Keine Teile verfügbar.
KBZ23.7F Keine Teile verfügbar.
KBZ32.2F Keine Teile verfügbar.
KBZ33.7F Keine Teile verfügbar.
KBZ35.5F Keine Teile verfügbar.
KBZ45.5F Keine Teile verfügbar.
Rotor zum KBZ(1.5-5.5kW)
Modell Ref. Zimmer Preis Lager Kaufen
KBZ21.5F Keine Teile verfügbar.
KBZ22.2F Keine Teile verfügbar.
KBZ23.7F Keine Teile verfügbar.
KBZ32.2F Keine Teile verfügbar.
KBZ33.7F Keine Teile verfügbar.
KBZ35.5F Keine Teile verfügbar.
KBZ45.5F Keine Teile verfügbar.
Stator zum KBZ(1.5-5.5kW)
Modell Ref. Zimmer Preis Lager Kaufen
KBZ21.5F Keine Teile verfügbar.
KBZ22.2F Keine Teile verfügbar.
KBZ23.7F Keine Teile verfügbar.
KBZ32.2F Keine Teile verfügbar.
KBZ33.7F Keine Teile verfügbar.
KBZ35.5F Keine Teile verfügbar.
KBZ45.5F Keine Teile verfügbar.
rollen zum KBZ(1.5-5.5kW)
Modell Ref. Zimmer Preis Lager Kaufen
KBZ21.5F Keine Teile verfügbar.
KBZ22.2F Keine Teile verfügbar.
KBZ23.7F Keine Teile verfügbar.
KBZ32.2F Keine Teile verfügbar.
KBZ33.7F Keine Teile verfügbar.
KBZ35.5F Keine Teile verfügbar.
KBZ45.5F Keine Teile verfügbar.
Turbine zum KBZ(1.5-5.5kW)
Modell Ref. Zimmer Preis Lager Kaufen
KBZ21.5F Keine Teile verfügbar.
KBZ22.2F Keine Teile verfügbar.
KBZ23.7F Keine Teile verfügbar.
KBZ32.2F Keine Teile verfügbar.
KBZ33.7F Keine Teile verfügbar.
KBZ35.5F Keine Teile verfügbar.
KBZ45.5F Keine Teile verfügbar.
Pumpenkörper zum KBZ(1.5-5.5kW)
Modell Ref. Zimmer Preis Lager Kaufen
KBZ21.5F Keine Teile verfügbar.
KBZ22.2F Keine Teile verfügbar.
KBZ23.7F Keine Teile verfügbar.
KBZ32.2F Keine Teile verfügbar.
KBZ33.7F Keine Teile verfügbar.
KBZ35.5F Keine Teile verfügbar.
KBZ45.5F Keine Teile verfügbar.
Einlassarmatur zum KBZ(1.5-5.5kW)
Modell Ref. Zimmer Preis Lager Kaufen
KBZ21.5F Keine Teile verfügbar.
KBZ22.2F Keine Teile verfügbar.
KBZ23.7F Keine Teile verfügbar.
KBZ32.2F Keine Teile verfügbar.
KBZ33.7F Keine Teile verfügbar.
KBZ35.5F Keine Teile verfügbar.
KBZ45.5F Keine Teile verfügbar.
