EVP4 Vertikale mehrzellige Pumpe aus Gusseisen
Anwendung
- Wasserversorgung für hohe Gebäude, Pumpstationen, Überdruck
- Waschstationen, Heizwasserkreislauf, Klimaanlage Wasserzirkulation, Wasseraufbereitungsanlagen
- Bewässerung: Streuen, drip
- Kontrollsysteme Feuer bekämpfen
Pumpe
- Verwendung für einen weiten Bereich von Temperaturen, Durchflussraten und HMT
- Der Einlass und der Auslass können je nach Installationsanforderungen auf derselben oder gegenüberliegender Seite liegen.
- Vereinfachte Installation und Wartung
- Einlass und Auslass aus Gusseisen, korrosionsbeständig behandelt ( Kataphorese)
Motor
- Flüssigkeitstemperatur: + 5 ° C bis + 60
- ° C
- Maximale Umgebungstemperatur: + 40 ° C Maximaler Druck: 15 bar
Identifikationscodes
TEU
m
4
-6
Anzahl der Turbinen
Nenndurchfluss (m³ / h)
einphasig
vertikale mehrstufige Pumpe
Technische Daten
| Q (m³/h) | 0 | 1 | 2 | 3 | 4 | 5 | 6 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Modell | Code | Ht Preis | kW | Q (l/min) | 0 | 17 | 33 | 50 | 67 | 83 | 100 |
| EVPm4-2 | A1.17.708 | 319.00 € | 0.55 | H (m) | 24 | 23 | 22 | 21 | 18 | 15 | 10 |
| EVP4-2 | A1.17.726 | 321.00 € | 0.55 | 24 | 23 | 22 | 21 | 18 | 15 | 10 | |
| EVPm4-3 | A1.17.709 | 338.00 € | 0.75 | 37 | 36 | 34 | 33 | 29 | 24 | 16 | |
| EVP4-3 | A1.17.727 | 337.00 € | 0.75 | 37 | 36 | 34 | 33 | 29 | 24 | 16 | |
| EVPm4-4 | A1.17.710 | 359.00 € | 1 | 47 | 46 | 45 | 41 | 36 | 28 | 20 | |
| EVP4-4 | A1.17.728 | 362.00 € | 1 | 47 | 46 | 45 | 41 | 36 | 28 | 20 | |
| EVP4-5 | A1.17.729 | 431.00 € | 1.5 | 61 | 58 | 57 | 55 | 48 | 39 | 29 | |
| EVPm4-6 | A1.17.712 | 445.00 € | 1.5 | 74 | 72 | 69 | 66 | 57 | 47 | 36 | |
| EVP4-6 | A1.17.730 | 440.00 € | 1.5 | 74 | 72 | 69 | 66 | 57 | 47 | 36 | |
| EVP4-7 | A1.17.731 | 478.00 € | 2.2 | 86 | 83 | 81 | 77 | 68 | 57 | 43 | |
| EVP4-8 | A1.17.732 | 487.00 € | 2.2 | 98 | 95 | 92 | 86 | 76 | 63 | 47 | |
| EVP4-10 | A1.17.754 | 557.00 € | 2.2 | 116 | 114 | 110 | 102 | 90 | 73 | 57 | |
| EVP4-12 | A1.17.755 | 799.00 € | 3 | 145 | 142 | 140 | 131 | 115 | 97 | 75 |
Hydraulische Leistung
Maße
| Modelle | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|
| EVPm4-2 | 382 | 122 | 193 | 110 | 202 | 114.5 | 1 | 1 |
| EVP4-2 | 382 | 122 | 193 | 110 | 202 | 114.5 | 1 | 1 |
| EVPm4-3 | 406 | 146 | 193 | 110 | 202 | 114.5 | 1 | 1 |
| EVP4-3 | 406 | 146 | 193 | 110 | 202 | 114.5 | 1 | 1 |
| EVPm4-4 | 430 | 170 | 193 | 110 | 202 | 114.5 | 1 | 1 |
| EVP4-4 | 430 | 170 | 193 | 110 | 202 | 114.5 | 1 | 1 |
| EVP4-5 | 497 | 200.5 | 210 | 125 | 202 | 114.5 | 1 | 1 |
| EVPm4-6 | 521 | 224.5 | 210 | 125 | 202 | 114.5 | 1 | 1 |
| EVP4-6 | 521 | 224.5 | 210 | 125 | 202 | 114.5 | 1 | 1 |
| EVP4-7 | 545 | 248.5 | 210 | 125 | 202 | 114.5 | 1 | 1 |
| EVP4-8 | 569 | 272.5 | 210 | 125 | 202 | 114.5 | 1 | 1 |
| EVP4-10 | ||||||||
| EVP4-12 |

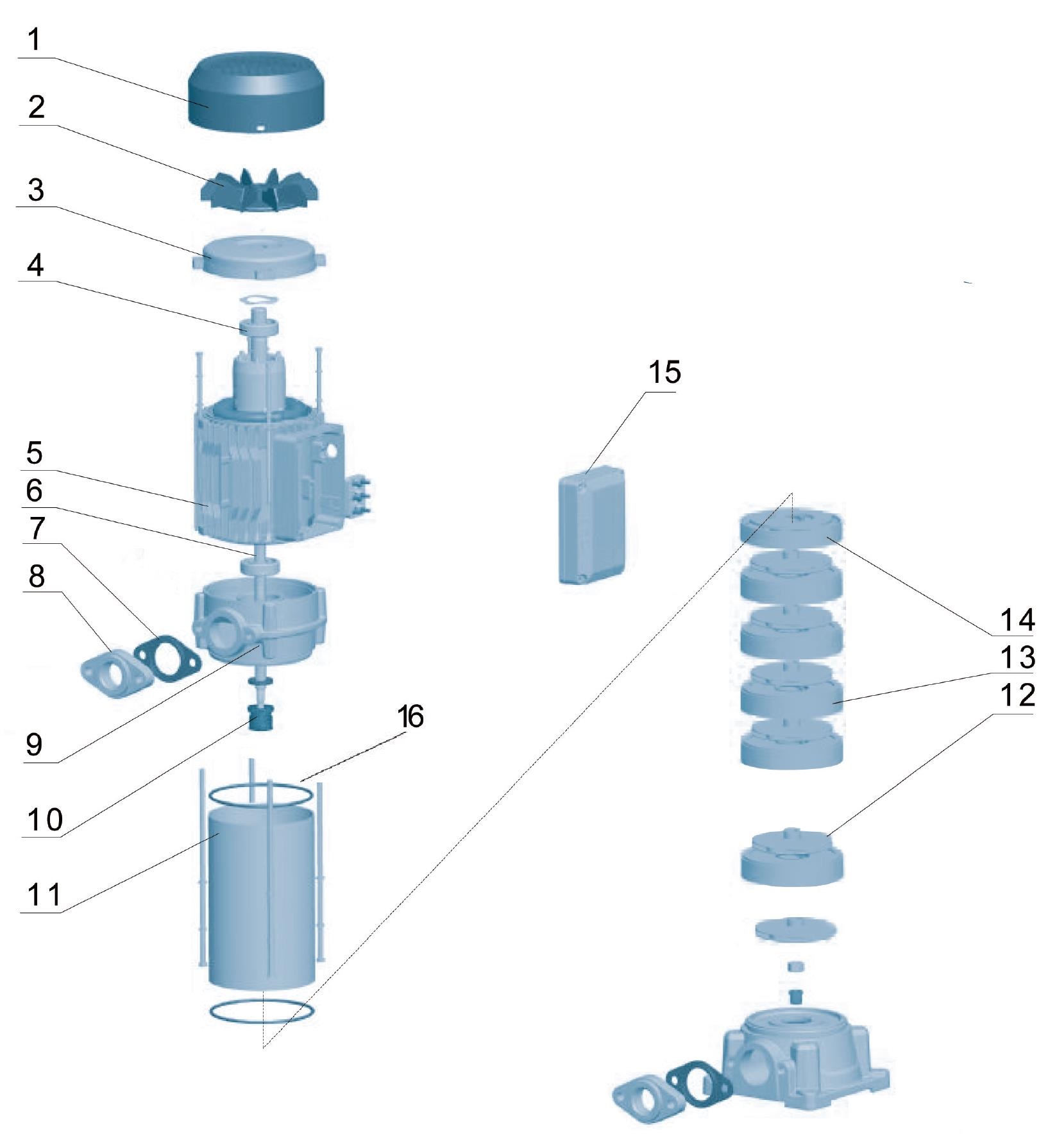

Explosionszeichnung
| No. | Type | Materialien | Kaufen |
|---|---|---|---|
| 1 | Lüfterabdeckung | Stahl 08F | |
| 2 | Ventilator | Polypropylen | |
| 3 | hintere Lagerunterstützung des Motors | Gusseisen HT200 | |
| 4 | rollen | ||
| 5 | Stator | ||
| 6 | Rotor | ||
| 7 | Dichtung | Nitrilkautschuk (NBR) | |
| 8 | Flansch | Gusseisen HT200 | |
| 9 | obere Wasserbox | Aluminium | |
| 10 | Gleitringdichtung | Kohlenstoff / Keramik | |
| 11 | Hemd | Edelstahl AISI 304 | |
| 12 | Turbine | noryl (PPO) | |
| 13 | Streamer | noryl (PPO) | |
| 14 | Streamer | noryl (PPO) | |
| 15 | Klemmenkastenabdeckung | PA6-Harz |
