EDH4 Horizontale mehrstufige Pumpe komplett aus Edelstahl
Anwendung
- Wasserversorgung für Hochhäuser, Pumpstationen, Überdruckwaschstationen
- , Heizwasserzirkulation, Klimaanlagenwasserzirkulation, Wasseraufbereitungssysteme
- Ultrafiltrationssysteme, Umkehrosmose, Systeme, kommunale Schwimmbäder
- Bewässerung: Besprengung, Tropf
- Industrie
- Feuerlöschanlagen
Pumpe
- Edelstahlwelle
- Maximale Flüssigkeitstemperatur: + 85 ° C
- Maximale Saughöhe: 8 m
- Maximaler Betriebsdruck: 10 bar
- pH zwischen 4 und 10
Motor
- IE3-Motor Schutzklasse
- : IP55
- Isolationsklasse: F
- Maximale Umgebungstemperatur: + 40 °
- Integrierter Wärmeschutz für einphasige Versionen
- Höhe: bis 1000 m
Identifikationscodes
EDH
m
4
-30
Anzahl der Turbinen (x10)
Nenndurchfluss (m³ / h)
einphasig
vertikale mehrstufige Edelstahlpumpe
Technische Daten
| Q (m³/h) | 1 | 2 | 3 | 4 | 4.5 | 5 | 6 | 7 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Modell | Code | Ht Preis | kW | Q (l/min) | 17 | 33 | 50 | 67 | 75 | 83 | 100 | 117 |
| EDH4-40 | A1.25.147 | 503.00 € | 0.75 | H (m) | 36.1 | 35.2 | 32.9 | 29.9 | 25 | 24.7 | 18.6 | 9.2 |
| EDH4-60 | A1.25.149 | 552.00 € | 1.1 | 53.6 | 52 | 47 | 42.5 | 37 | 35 | 23 | 12 |
Hydraulische Leistung
Maße

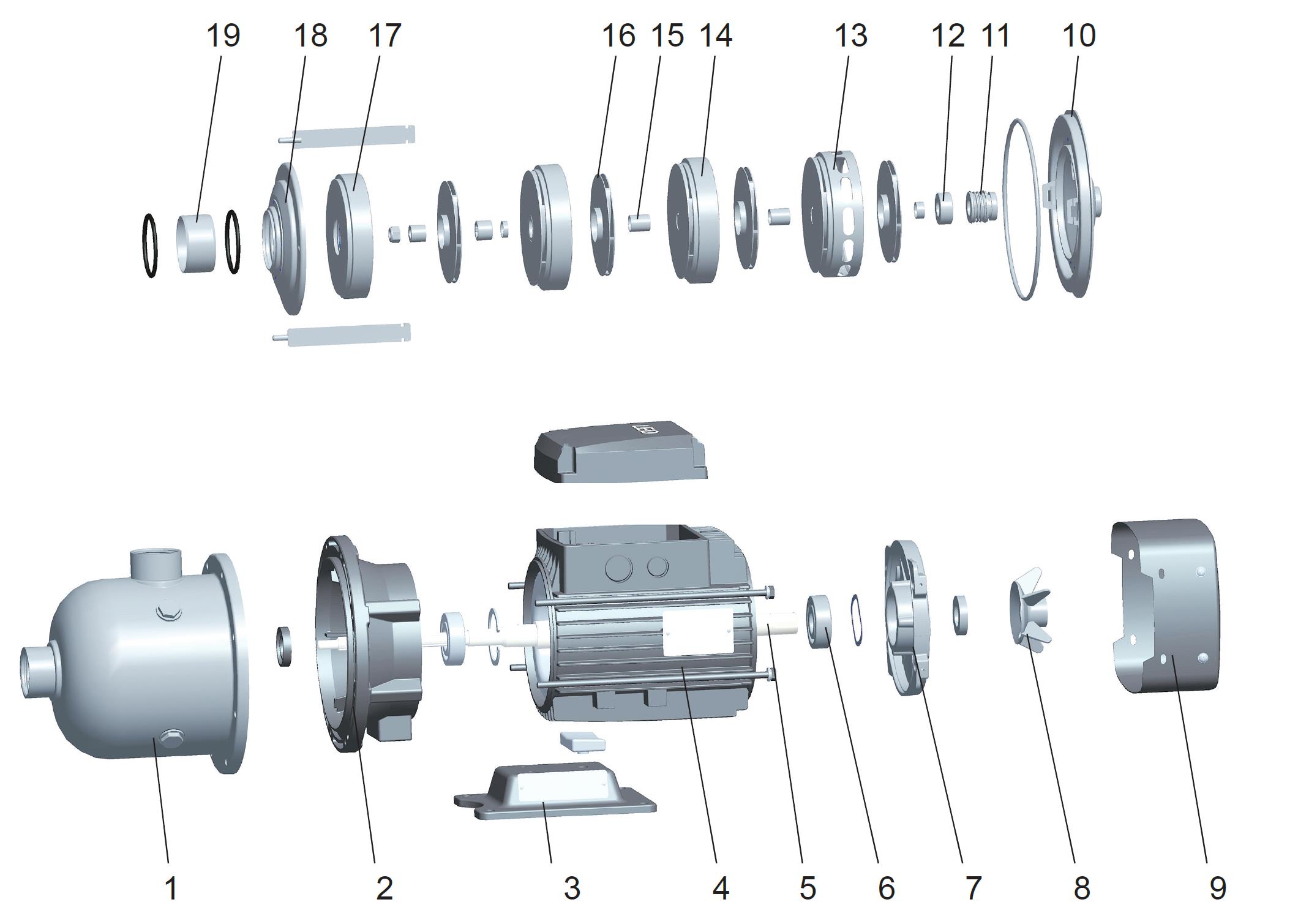

Explosionszeichnung
| No. | Type | Materialien | Kaufen |
|---|---|---|---|
| 1 | Pumpenkörper | Edelstahl AISI 304 | |
| 2 | Laterne | Aluminiumguss ZL102 | |
| 3 | Motorunterstützung | Gusseisen HT200 | |
| 4 | Stator | ||
| 5 | Rotor | ||
| 6 | rollen | ||
| 7 | hintere Lagerunterstützung des Motors | Aluminiumguss ZL102 | |
| 8 | Ventilator | Polypropylen | |
| 9 | Lüfterabdeckung | Stahl 08F | |
| 10 | Pumpenboden | Edelstahl AISI 304 | |
| 11 | Gleitringdichtung | Siliciumcarbid / Graphit | |
| 12 | Shim | Edelstahl AISI 304 | |
| 13 | Streamer | Edelstahl AISI 304 | |
| 14 | Streamer | Edelstahl AISI 304 | |
| 15 | Lager | Edelstahl AISI 304 | |
| 16 | Turbine | Edelstahl AISI 304 | |
| 17 | Streamer | Edelstahl AISI 304 | |
| 18 | Frontplatte | Edelstahl AISI 304 | |
| 19 | Distanzhülse | Edelstahl AISI 304 |
Pumpenkörper zum EDH4
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| EDH4-40 | Keine Teile verfügbar. | |||
| EDH4-60 | Keine Teile verfügbar. | |||
Laterne zum EDH4
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| EDH4-40 | Keine Teile verfügbar. | |||
| EDH4-60 | Keine Teile verfügbar. | |||
Motorunterstützung zum EDH4
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| EDH4-40 | Keine Teile verfügbar. | |||
| EDH4-60 | Keine Teile verfügbar. | |||
Stator zum EDH4
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| EDH4-40 | Keine Teile verfügbar. | |||
| EDH4-60 | Keine Teile verfügbar. | |||
Rotor zum EDH4
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| EDH4-40 | Keine Teile verfügbar. | |||
| EDH4-60 | Keine Teile verfügbar. | |||
rollen zum EDH4
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| EDH4-40 | Keine Teile verfügbar. | |||
| EDH4-60 | Keine Teile verfügbar. | |||
hintere Lagerunterstützung des Motors zum EDH4
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| EDH4-40 | Keine Teile verfügbar. | |||
| EDH4-60 | Keine Teile verfügbar. | |||
Ventilator zum EDH4
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| EDH4-40 | Keine Teile verfügbar. | |||
| EDH4-60 | Keine Teile verfügbar. | |||
Lüfterabdeckung zum EDH4
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| EDH4-40 | Keine Teile verfügbar. | |||
| EDH4-60 | Keine Teile verfügbar. | |||
Pumpenboden zum EDH4
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| EDH4-40 | Keine Teile verfügbar. | |||
| EDH4-60 | Keine Teile verfügbar. | |||
Gleitringdichtung zum EDH4
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| EDH4-40 | 10019156 | -- | -- | -- |
| EDH4-60 | 10019156 | -- | -- | -- |
Shim zum EDH4
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| EDH4-40 | Keine Teile verfügbar. | |||
| EDH4-60 | Keine Teile verfügbar. | |||
Streamer zum EDH4
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| EDH4-40 | Keine Teile verfügbar. | |||
| EDH4-60 | Keine Teile verfügbar. | |||
Streamer zum EDH4
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| EDH4-40 | Keine Teile verfügbar. | |||
| EDH4-60 | Keine Teile verfügbar. | |||
Lager zum EDH4
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| EDH4-40 | Keine Teile verfügbar. | |||
| EDH4-60 | Keine Teile verfügbar. | |||
Turbine zum EDH4
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| EDH4-40 | Keine Teile verfügbar. | |||
| EDH4-60 | Keine Teile verfügbar. | |||
Streamer zum EDH4
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| EDH4-40 | Keine Teile verfügbar. | |||
| EDH4-60 | Keine Teile verfügbar. | |||
Frontplatte zum EDH4
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| EDH4-40 | Keine Teile verfügbar. | |||
| EDH4-60 | Keine Teile verfügbar. | |||
Distanzhülse zum EDH4
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| EDH4-40 | Keine Teile verfügbar. | |||
| EDH4-60 | Keine Teile verfügbar. | |||
