ECH15 Horizontale mehrstufige Edelstahlpumpe
Anwendung
- Wasserversorgung für Hochhäuser, Pumpstationen, Überdruckwaschstationen
- , Heizwasserzirkulation, Klimaanlagenwasserzirkulation, Wasseraufbereitungssysteme
- Ultrafiltrationssysteme, Umkehrosmose, Systeme, kommunale Schwimmbäder
- Bewässerung: Besprengung, Tropf
- Industrie
- Feuerlöschanlagen
Pumpe
- Edelstahlwelle
- Maximale Flüssigkeitstemperatur: + 85 ° C
- Maximale Saughöhe: 8 m
- Maximaler Betriebsdruck: 10 bar
- pH zwischen 4 und 10
Motor
- IE3-Motor Schutzklasse
- : IP55
- Isolationsklasse: F
- Maximale Umgebungstemperatur: + 40 °
- Integrierter Wärmeschutz für einphasige Versionen
- Höhe: bis 1000 m
Identifikationscodes
ECH
m
15
-30
Anzahl der Turbinen x10
Nenndurchfluss (m³ / h)
einphasig
vertikale mehrstufige Edelstahlpumpe
Technische Daten
| Q (m³/h) | 9 | 12 | 15 | 18 | 21 | ||||
|---|---|---|---|---|---|---|---|---|---|
| Modell | Code | Ht Preis | kW | Q (l/min) | 150 | 200 | 250 | 300 | 350 |
| ECH15-30 | A1.15.815 | 868.00 € | 3 | H (m) | 38.7 | 36.9 | 34.9 | 31.9 | 28.5 |
| ECH15-40 | A1.15.816 | 1,000.00 € | 4 | 51.8 | 49.7 | 46.8 | 42.9 | 38.3 |
Hydraulische Leistung
Maße

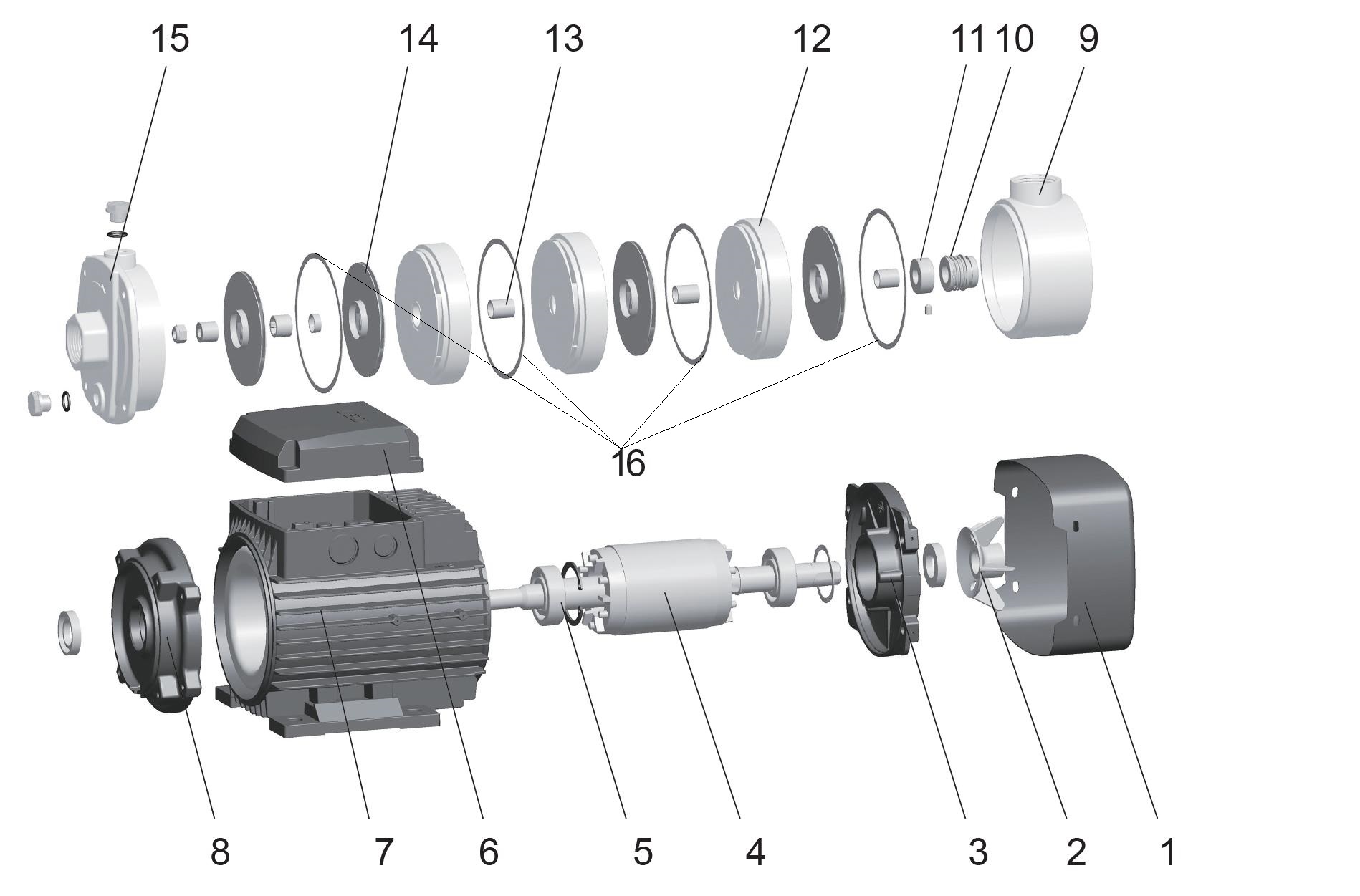

Explosionszeichnung
| No. | Type | Kaufen |
|---|---|---|
| 1 | Lüfterabdeckung | |
| 2 | Ventilator | |
| 3 | hintere Lagerunterstützung des Motors | |
| 4 | Rotor | |
| 5 | rollen | |
| 6 | Klemmenkastenabdeckung | |
| 7 | Stator | |
| 8 | Laterne | |
| 9 | Auslassdiffusor | |
| 10 | Gleitringdichtung | |
| 11 | Shim | |
| 12 | Streamer | |
| 13 | Lager | |
| 14 | Turbine | |
| 15 | Vorderseite |
Lüfterabdeckung zum ECH15
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ECH15-30 | Keine Teile verfügbar. | |||
| ECH15-40 | Keine Teile verfügbar. | |||
Ventilator zum ECH15
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ECH15-30 | Keine Teile verfügbar. | |||
| ECH15-40 | Keine Teile verfügbar. | |||
hintere Lagerunterstützung des Motors zum ECH15
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ECH15-30 | Keine Teile verfügbar. | |||
| ECH15-40 | Keine Teile verfügbar. | |||
Rotor zum ECH15
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ECH15-30 | Keine Teile verfügbar. | |||
| ECH15-40 | Keine Teile verfügbar. | |||
rollen zum ECH15
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ECH15-30 | Keine Teile verfügbar. | |||
| ECH15-40 | Keine Teile verfügbar. | |||
Klemmenkastenabdeckung zum ECH15
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ECH15-30 | Keine Teile verfügbar. | |||
| ECH15-40 | Keine Teile verfügbar. | |||
Stator zum ECH15
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ECH15-30 | Keine Teile verfügbar. | |||
| ECH15-40 | Keine Teile verfügbar. | |||
Laterne zum ECH15
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ECH15-30 | Keine Teile verfügbar. | |||
| ECH15-40 | Keine Teile verfügbar. | |||
Auslassdiffusor zum ECH15
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ECH15-30 | Keine Teile verfügbar. | |||
| ECH15-40 | Keine Teile verfügbar. | |||
Gleitringdichtung zum ECH15
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ECH15-30 | 10009655 | -- | -- | -- |
| ECH15-40 | 10009655 | -- | -- | -- |
Shim zum ECH15
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ECH15-30 | Keine Teile verfügbar. | |||
| ECH15-40 | Keine Teile verfügbar. | |||
Streamer zum ECH15
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ECH15-30 | Keine Teile verfügbar. | |||
| ECH15-40 | Keine Teile verfügbar. | |||
Lager zum ECH15
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ECH15-30 | Keine Teile verfügbar. | |||
| ECH15-40 | Keine Teile verfügbar. | |||
Turbine zum ECH15
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ECH15-30 | Keine Teile verfügbar. | |||
| ECH15-40 | Keine Teile verfügbar. | |||
Vorderseite zum ECH15
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ECH15-30 | Keine Teile verfügbar. | |||
| ECH15-40 | Keine Teile verfügbar. | |||
