AJmS Selbstansaugende Pumpe aus Edelstahl
Anwendung
- Übertragung von klarem Wasser oder anderen Flüssigkeiten, chemisch und physikalisch mit Wasser vergleichbar.
- Geeignet zum Pumpen in einen Brunnen, automatische Gartenbewässerung, Überdruck von fließendem Wasser usw.
Pumpe
- Pumpenkörper aus Edelstahl
- Spezielle Korrosionsschutzbehandlung (Kataphorese) der Laterne
- Turbine aus Edelstahl
- Welle aus Edelstahl AISI 304
- Maximale Flüssigkeitstemperatur: + 40 ° C
- Maximale Saughöhe: 8 m
Motor
- Integrierter Wärmeschutz für Einphasenmotoren
- Isolationsklasse: F
- Schutzklasse: IPX4
- Maximale Umgebungstemperatur: + 40 ° C.
Identifikationscodes
A
J
m
30
S
Körper und Turbine aus Edelstahl
Leistung (x10 W)
Einphasenmotor
Strahlpumpe
LEO-Bezeichnung
Technische Daten
| Q (m³/h) | 0 | 0.3 | 0.6 | 0.9 | 1.2 | 1.5 | 1.8 | 2.4 | 2.8 | 3 | 3.3 | 3.6 | 4 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Modell | Code | Ht Preis | kW | Q (l/min) | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 40 | 47 | 50 | 55 | 60 | 67 |
| AJm30S | A1.15.110 | 140.00 € | 0.3 | H (m) | 30 | 26 | 23 | 20 | 18 | 16.5 | 15 | 11 | |||||
| AJm45S | A1.15.111 | 151.00 € | 0.45 | 38 | 35 | 31 | 27 | 25 | 22 | 20 | 16 | ||||||
| AJm60S | A1.15.112 | 189.00 € | 0.6 | 43 | 37 | 33 | 30 | 27 | 25 | 23 | 20 | 18 | |||||
| AJm75S | A1.15.100 | 204.00 € | 0.75 | 46 | 40 | 38 | 36 | 34 | 32 | 30 | 27 | 25 | 23 | 20 | |||
| AJm75SE | A1.15.101 | 278.00 € | 0.75 | 46 | 40 | 38 | 36 | 34 | 32 | 30 | 27 | 25 | 23 | 20 | |||
| AJm75SA5 | A1.15.102 | 296.00 € | 0.75 | 46 | 40 | 38 | 36 | 34 | 32 | 30 | 27 | 25 | 23 | 20 | |||
| AJm90S | A1.15.113 | 214.00 € | 0.9 | 48 | 44 | 42 | 39 | 37 | 35 | 34 | 31 | 29 | 28 | 26 | 22 | ||
| AJm90SE | A1.15.114 | 290.00 € | 0.9 | 48 | 44 | 42 | 39 | 37 | 35 | 34 | 31 | 29 | 28 | 26 | 22 | ||
| AJm90SA5 | A1.15.115 | 318.00 € | 0.9 | 48 | 44 | 42 | 39 | 37 | 35 | 34 | 31 | 29 | 28 | 26 | 22 |
Hydraulische Leistung
Maße
| Modelle | DN1 | DN2 | L | W | H | L1 | W1 | H1 |
|---|---|---|---|---|---|---|---|---|
| AJm30S | 1 | 1 | 337 | 180 | 181.5 | 78 | 140 | 181.5 |
| AJm45S | 1 | 1 | 337 | 180 | 181.5 | 78 | 140 | 181.5 |
| AJm60S | 1 | 1 | 376 | 200 | 214 | 88.5 | 140 | 214 |
| AJm75S | 1 | 1 | 376 | 200 | 214 | 88.5 | 140 | 214 |
| AJm75SE | 1 | 1 | 376 | 200 | 214 | 88.5 | 140 | 214 |
| AJm75SA5 | 1 | 1 | 376 | 200 | 214 | 88.5 | 140 | 214 |
| AJm90S | 1 | 1 | 376 | 200 | 214 | 88.5 | 140 | 214 |
| AJm90SE | 1 | 1 | 376 | 200 | 214 | 88.5 | 140 | 214 |
| AJm90SA5 | 1 | 1 | 376 | 200 | 214 | 88.5 | 140 | 214 |

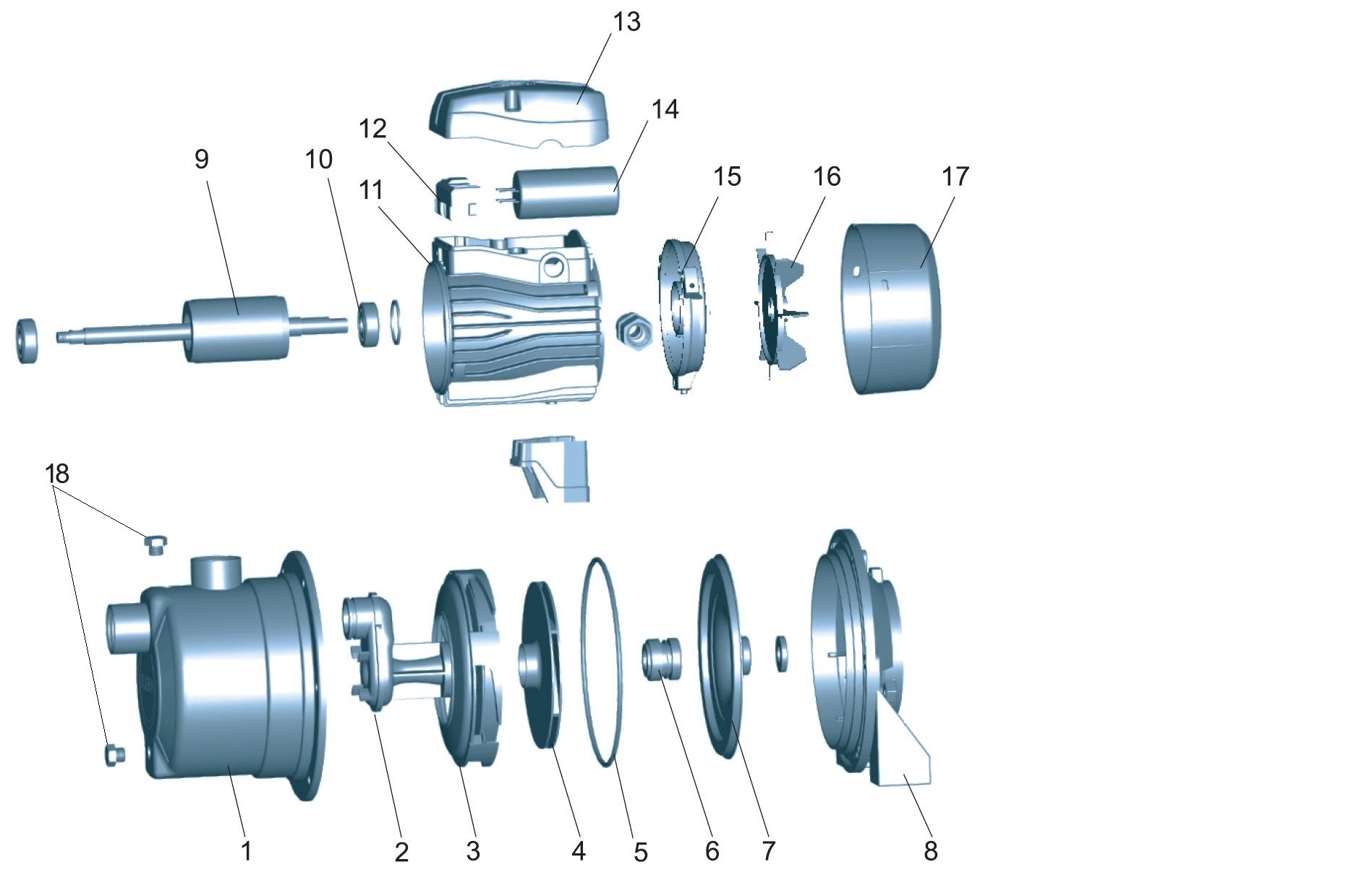

Explosionszeichnung
| No. | Type | Materialien | Kaufen |
|---|---|---|---|
| 1 | Pumpenkörper | Edelstahl AISI 304 | |
| 2 | Venturi-Rohr | noryl (PPO) | |
| 3 | Streamer | noryl (PPO) | |
| 4 | Turbine | Edelstahl AISI 304 | |
| 5 | Körperdichtung | Nitrilkautschuk (NBR) | |
| 6 | Gleitringdichtung | Kohlenstoff / Keramik | |
| 7 | Pumpenboden | Edelstahl AISI 304 | |
| 8 | Laterne | Aluminiumguss ZL102 | |
| 9 | Rotor | ||
| 10 | rollen | ||
| 11 | Stator | ||
| 12 | Klemmenblock | Polycarbonat | |
| 13 | Klemmenkastenabdeckung | Abs | |
| 14 | Kondensator | ||
| 15 | hintere Lagerunterstützung des Motors | Aluminiumguss ZL102 | |
| 16 | Ventilator | Polypropylen | |
| 17 | Lüfterabdeckung | Polypropylen | |
| 18 | Stecker | Edelstahl AISI 304 |
Pumpenkörper zum AJmS
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| AJm30S | Keine Teile verfügbar. | |||
| AJm45S | Keine Teile verfügbar. | |||
| AJm60S | Keine Teile verfügbar. | |||
| AJm75S | Keine Teile verfügbar. | |||
| AJm75SE | Keine Teile verfügbar. | |||
| AJm75SA5 | Keine Teile verfügbar. | |||
| AJm90S | Keine Teile verfügbar. | |||
| AJm90SE | Keine Teile verfügbar. | |||
| AJm90SA5 | Keine Teile verfügbar. | |||
Venturi-Rohr zum AJmS
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| AJm30S | Keine Teile verfügbar. | |||
| AJm45S | Keine Teile verfügbar. | |||
| AJm60S | 40012031 | -- | -- | -- |
| AJm75S | Keine Teile verfügbar. | |||
| AJm75SE | Keine Teile verfügbar. | |||
| AJm75SA5 | Keine Teile verfügbar. | |||
| AJm90S | 40003357 | -- | -- | -- |
| AJm90SE | Keine Teile verfügbar. | |||
| AJm90SA5 | Keine Teile verfügbar. | |||
Streamer zum AJmS
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| AJm30S | Keine Teile verfügbar. | |||
| AJm45S | Keine Teile verfügbar. | |||
| AJm60S | 40003908 | -- | -- | -- |
| AJm75S | 40003908 | -- | -- | -- |
| AJm75SE | Keine Teile verfügbar. | |||
| AJm75SA5 | Keine Teile verfügbar. | |||
| AJm90S | 40003908 | -- | -- | -- |
| AJm90SE | Keine Teile verfügbar. | |||
| AJm90SA5 | Keine Teile verfügbar. | |||
Turbine zum AJmS
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| AJm30S | Keine Teile verfügbar. | |||
| AJm45S | Keine Teile verfügbar. | |||
| AJm60S | 10009731 | -- | -- | -- |
| AJm75S | 10003847 | -- | -- | -- |
| AJm75SE | Keine Teile verfügbar. | |||
| AJm75SA5 | Keine Teile verfügbar. | |||
| AJm90S | Keine Teile verfügbar. | |||
| AJm90SE | Keine Teile verfügbar. | |||
| AJm90SA5 | Keine Teile verfügbar. | |||
Körperdichtung zum AJmS
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| AJm30S | Keine Teile verfügbar. | |||
| AJm45S | Keine Teile verfügbar. | |||
| AJm60S | 10000490 | -- | -- | -- |
| AJm75S | 10000490 | -- | -- | -- |
| AJm75SE | Keine Teile verfügbar. | |||
| AJm75SA5 | Keine Teile verfügbar. | |||
| AJm90S | 10000490 | -- | -- | -- |
| AJm90SE | Keine Teile verfügbar. | |||
| AJm90SA5 | Keine Teile verfügbar. | |||
Gleitringdichtung zum AJmS
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| AJm30S | 10001260 | -- | -- | -- |
| AJm45S | 10001260 | -- | -- | -- |
| AJm60S | 10001263 | -- | -- | -- |
| AJm75S | 10001263 | -- | -- | -- |
| AJm75SE | Keine Teile verfügbar. | |||
| AJm75SA5 | Keine Teile verfügbar. | |||
| AJm90S | 10001263 | -- | -- | -- |
| AJm90SE | Keine Teile verfügbar. | |||
| AJm90SA5 | Keine Teile verfügbar. | |||
Pumpenboden zum AJmS
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| AJm30S | Keine Teile verfügbar. | |||
| AJm45S | Keine Teile verfügbar. | |||
| AJm60S | 10004084 | -- | -- | -- |
| AJm75S | 10004084 | -- | -- | -- |
| AJm75SE | Keine Teile verfügbar. | |||
| AJm75SA5 | Keine Teile verfügbar. | |||
| AJm90S | 10004084 | -- | -- | -- |
| AJm90SE | Keine Teile verfügbar. | |||
| AJm90SA5 | Keine Teile verfügbar. | |||
Laterne zum AJmS
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| AJm30S | Keine Teile verfügbar. | |||
| AJm45S | Keine Teile verfügbar. | |||
| AJm60S | Keine Teile verfügbar. | |||
| AJm75S | Keine Teile verfügbar. | |||
| AJm75SE | Keine Teile verfügbar. | |||
| AJm75SA5 | Keine Teile verfügbar. | |||
| AJm90S | Keine Teile verfügbar. | |||
| AJm90SE | Keine Teile verfügbar. | |||
| AJm90SA5 | Keine Teile verfügbar. | |||
Rotor zum AJmS
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| AJm30S | Keine Teile verfügbar. | |||
| AJm45S | Keine Teile verfügbar. | |||
| AJm60S | Keine Teile verfügbar. | |||
| AJm75S | Keine Teile verfügbar. | |||
| AJm75SE | Keine Teile verfügbar. | |||
| AJm75SA5 | Keine Teile verfügbar. | |||
| AJm90S | Keine Teile verfügbar. | |||
| AJm90SE | Keine Teile verfügbar. | |||
| AJm90SA5 | Keine Teile verfügbar. | |||
rollen zum AJmS
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| AJm30S | Keine Teile verfügbar. | |||
| AJm45S | Keine Teile verfügbar. | |||
| AJm60S | 10001169 | -- | -- | -- |
| AJm75S | 10001169 | -- | -- | -- |
| AJm75SE | Keine Teile verfügbar. | |||
| AJm75SA5 | Keine Teile verfügbar. | |||
| AJm90S | 10001198 | -- | -- | -- |
| AJm90SE | Keine Teile verfügbar. | |||
| AJm90SA5 | Keine Teile verfügbar. | |||
Stator zum AJmS
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| AJm30S | Keine Teile verfügbar. | |||
| AJm45S | Keine Teile verfügbar. | |||
| AJm60S | Keine Teile verfügbar. | |||
| AJm75S | Keine Teile verfügbar. | |||
| AJm75SE | Keine Teile verfügbar. | |||
| AJm75SA5 | Keine Teile verfügbar. | |||
| AJm90S | Keine Teile verfügbar. | |||
| AJm90SE | Keine Teile verfügbar. | |||
| AJm90SA5 | Keine Teile verfügbar. | |||
Klemmenblock zum AJmS
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| AJm30S | Keine Teile verfügbar. | |||
| AJm45S | Keine Teile verfügbar. | |||
| AJm60S | Keine Teile verfügbar. | |||
| AJm75S | Keine Teile verfügbar. | |||
| AJm75SE | Keine Teile verfügbar. | |||
| AJm75SA5 | Keine Teile verfügbar. | |||
| AJm90S | Keine Teile verfügbar. | |||
| AJm90SE | Keine Teile verfügbar. | |||
| AJm90SA5 | Keine Teile verfügbar. | |||
Klemmenkastenabdeckung zum AJmS
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| AJm30S | Keine Teile verfügbar. | |||
| AJm45S | Keine Teile verfügbar. | |||
| AJm60S | Keine Teile verfügbar. | |||
| AJm75S | Keine Teile verfügbar. | |||
| AJm75SE | Keine Teile verfügbar. | |||
| AJm75SA5 | Keine Teile verfügbar. | |||
| AJm90S | Keine Teile verfügbar. | |||
| AJm90SE | Keine Teile verfügbar. | |||
| AJm90SA5 | Keine Teile verfügbar. | |||
Kondensator zum AJmS
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| AJm30S | Keine Teile verfügbar. | |||
| AJm45S | Keine Teile verfügbar. | |||
| AJm60S | 10009978 / 10022823 | -- | -- | -- |
| AJm75S | 10009978 / 10022823 | -- | -- | -- |
| AJm75SE | Keine Teile verfügbar. | |||
| AJm75SA5 | Keine Teile verfügbar. | |||
| AJm90S | Keine Teile verfügbar. | |||
| AJm90SE | Keine Teile verfügbar. | |||
| AJm90SA5 | Keine Teile verfügbar. | |||
hintere Lagerunterstützung des Motors zum AJmS
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| AJm30S | Keine Teile verfügbar. | |||
| AJm45S | Keine Teile verfügbar. | |||
| AJm60S | Keine Teile verfügbar. | |||
| AJm75S | Keine Teile verfügbar. | |||
| AJm75SE | Keine Teile verfügbar. | |||
| AJm75SA5 | Keine Teile verfügbar. | |||
| AJm90S | Keine Teile verfügbar. | |||
| AJm90SE | Keine Teile verfügbar. | |||
| AJm90SA5 | Keine Teile verfügbar. | |||
Ventilator zum AJmS
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| AJm30S | Keine Teile verfügbar. | |||
| AJm45S | Keine Teile verfügbar. | |||
| AJm60S | Keine Teile verfügbar. | |||
| AJm75S | Keine Teile verfügbar. | |||
| AJm75SE | Keine Teile verfügbar. | |||
| AJm75SA5 | Keine Teile verfügbar. | |||
| AJm90S | Keine Teile verfügbar. | |||
| AJm90SE | Keine Teile verfügbar. | |||
| AJm90SA5 | Keine Teile verfügbar. | |||
Lüfterabdeckung zum AJmS
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| AJm30S | Keine Teile verfügbar. | |||
| AJm45S | Keine Teile verfügbar. | |||
| AJm60S | Keine Teile verfügbar. | |||
| AJm75S | Keine Teile verfügbar. | |||
| AJm75SE | Keine Teile verfügbar. | |||
| AJm75SA5 | Keine Teile verfügbar. | |||
| AJm90S | Keine Teile verfügbar. | |||
| AJm90SE | Keine Teile verfügbar. | |||
| AJm90SA5 | Keine Teile verfügbar. | |||
Stecker zum AJmS
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| AJm30S | Keine Teile verfügbar. | |||
| AJm45S | Keine Teile verfügbar. | |||
| AJm60S | Keine Teile verfügbar. | |||
| AJm75S | 10016066 | -- | -- | -- |
| AJm75SE | Keine Teile verfügbar. | |||
| AJm75SA5 | Keine Teile verfügbar. | |||
| AJm90S | Keine Teile verfügbar. | |||
| AJm90SE | Keine Teile verfügbar. | |||
| AJm90SA5 | Keine Teile verfügbar. | |||
