AJm (<1 kW) Selbstansaugende Gusseisenpumpe (<1 kW)
Anwendung
- Übertragung von klarem Wasser oder anderen Flüssigkeiten, chemisch und physikalisch vergleichbar mit Wasser
- Geeignet zum Pumpen in einen Brunnen, automatische Gartenbewässerung, Überdruck von Wasser usw.
Pumpe
- Spezielle Korrosionsschutzbehandlung (Kataphorese) für den Pumpenkörper aus Gusseisen und den Träger
- Turbine aus Edelstahl
- Welle aus Edelstahl AISI 304
- Maximale Flüssigkeitstemperatur: + 40 ° C
- Maximale Saughöhe: 8 m
Motor
- Integrierter Wärmeschutz für Einphasenmotoren
- Isolationsklasse: F
- Schutzklasse: IPX4
- Maximale Umgebungstemperatur: + 40 ° C.
Identifikationscodes
A
J
m
75
(H)
Hochdruck
Leistung (x 10 W)
Einphasenmotor
Strahlpumpe (selbstansaugend)
LEO-Bezeichnung
Technische Daten
| Q (m³/h) | 0 | 0.3 | 0.6 | 0.9 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 2.8 | 3 | 3.3 | 3.6 | 3.9 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Modell | Code | Ht Preis | kW | Q (l/min) | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 47 | 50 | 55 | 60 | 65 |
| AJm30 | A1.15.210 | 123.00 € | 0.3 | H (m) | 35 | 30 | 26 | 22.5 | 20 | 18 | 16 | 14 | ||||||
| AJm45 | A1.15.211 | 133.00 € | 0.45 | 41 | 36 | 32 | 28 | 25 | 22 | 20 | 18 | |||||||
| AJm60 | A1.15.212 | 175.00 € | 0.6 | 45 | 41 | 37 | 33.5 | 31 | 28.5 | 26 | 24 | 22.5 | 21 | |||||
| AJm75 | A1.15.200 | 188.00 € | 0.75 | 40 | 38 | 36 | 34.5 | 33 | 31.5 | 30 | 29 | 28 | 27 | 26 | 25 | 24 | 23 | |
| AJm75A (With pressure vessel) | A1.15.202 | 271.00 € | 0.75 | 40 | 38 | 36 | 34.5 | 33 | 31.5 | 30 | 29 | 28 | 27 | 26 | 25 | 24 | 23 | |
| AJm75E (With pumpcontrol) | A1.15.201 | 255.00 € | 0.75 | 40 | 38 | 36 | 34.5 | 33 | 31.5 | 30 | 29 | 28 | 27 | 26 | 25 | 24 | 23 | |
| AJm90 | A1.15.214 | 199.00 € | 0.9 | 48 | 46 | 44 | 42.5 | 41 | 39.5 | 38 | 36 | 35 | 34 | 33 | 32 | 31 | 30 | |
| AJm90A (With pressure vessel) | A1.15.217 | 291.00 € | 0.9 | 48 | 46 | 44 | 42.5 | 41 | 39.5 | 38 | 36 | 35 | 34 | 33 | 32 | 31 | 30 | |
| AJm90E (With pumpcontrol)) | A1.15.216 | 267.00 € | 0.9 | 48 | 46 | 44 | 42.5 | 41 | 39.5 | 38 | 36 | 35 | 34 | 33 | 32 | 31 | 30 |
Hydraulische Leistung
Maße
| Modelle | DN1 | DN2 | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|---|---|
| AJm30 | 1 | 1 | 358 | 160 | 105 | 180 | 89.5 | 90 | 10 |
| AJm45 | 1 | 1 | 358 | 160 | 105 | 180 | 89.5 | 90 | 10 |
| AJm60 | 1 | 1 | 418 | 190 | 150 | 212 | 113 | 100 | 10 |
| AJm75 | 1 | 1 | 418 | 190 | 150 | 212 | 113 | 100 | 10 |
| AJm75A (With pressure vessel) | |||||||||
| AJm75E (With pumpcontrol) | |||||||||
| AJm90 | 1 | 1 | 418 | 190 | 150 | 212 | 113 | 100 | 10 |
| AJm90A (With pressure vessel) | |||||||||
| AJm90E (With pumpcontrol)) |
%20dimensions.jpg)

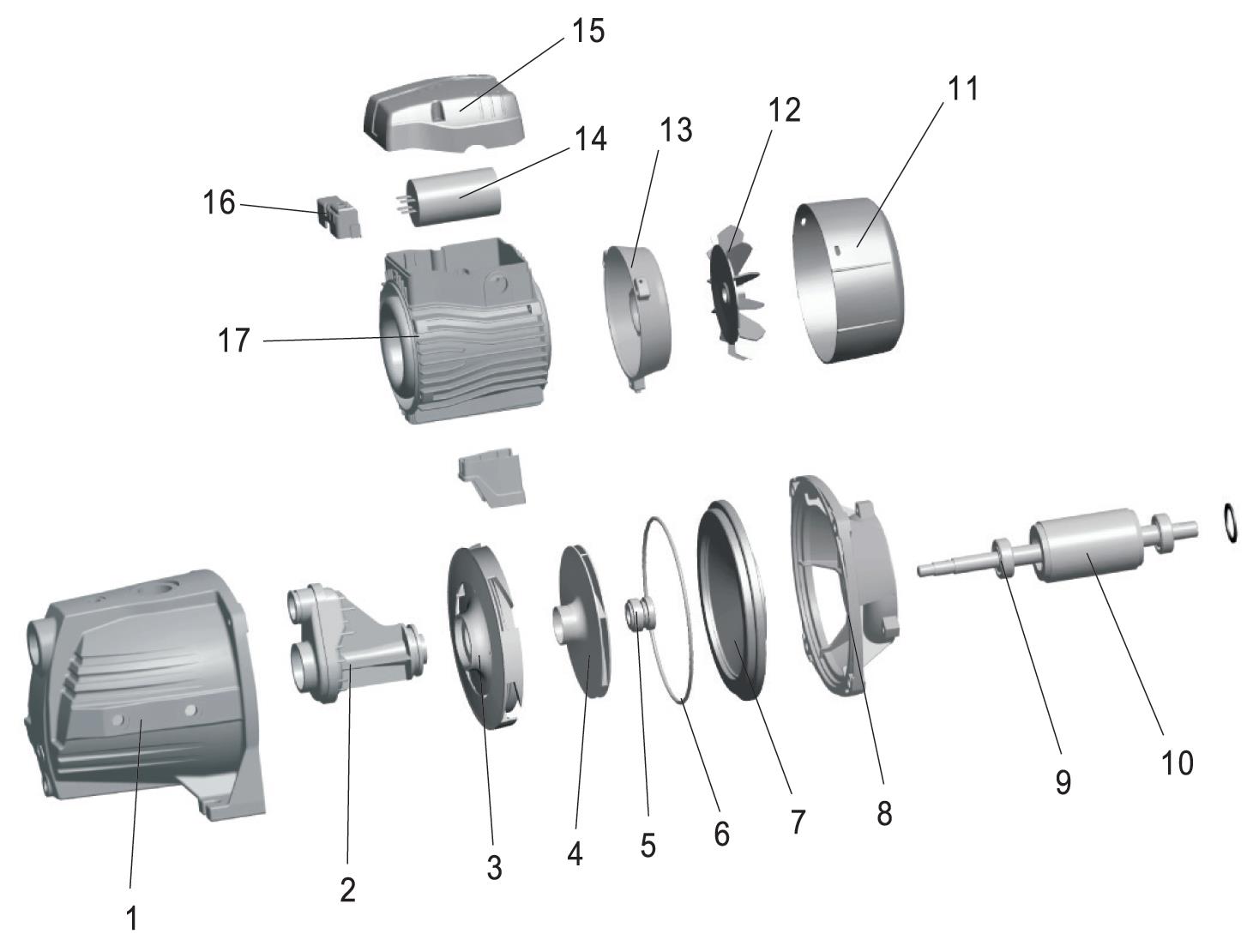

Explosionszeichnung
| No. | Type | Materialien | Kaufen |
|---|---|---|---|
| 1 | Pumpenkörper | Gusseisen HT200 | |
| 2 | Venturi-Rohr | noryl (PPO) | |
| 3 | Streamer | noryl (PPO) | |
| 4 | Turbine | Edelstahl AISI 304 | |
| 5 | Gleitringdichtung | Kohlenstoff / Keramik | |
| 6 | Körperdichtung | Nitrilkautschuk (NBR) | |
| 7 | Pumpenboden | Edelstahl AISI 304 | |
| 8 | Laterne | Edelstahl AISI 304 | |
| 9 | rollen | ||
| 10 | Rotor | ||
| 11 | Lüfterabdeckung | Polypropylen | |
| 12 | Ventilator | Polypropylen | |
| 13 | hintere Lagerunterstützung des Motors | Aluminiumguss ZL102 | |
| 14 | Kondensator | ||
| 15 | Klemmenkasten | Abs | |
| 16 | Klemmenblock | ||
| 17 | Stator |
