ACmB3(4) Kreiselpumpe aus Gusseisen
Anwendung
- Übertragung von klarem Wasser oder anderen Flüssigkeiten, die chemisch und physikalisch mit Wasser vergleichbar sind.
- Geeignet für industrielle Zwecke und Wasserversorgung, Überdruck für Feuersysteme, Gartenbewässerung, Klimaanlage, Zirkulation und Überdruck usw.
Pumpe
- Spezielle Korrosionsschutzbehandlung (Kataphorese) für den Pumpenkörper aus Gusseisen und die Laterne
- AISI 304 Edelstahlwelle
- Maximale Flüssigkeitstemperatur: + 40 ° C
- Maximale Saughöhe: 8 m
Motor
- Integrierter Wärmeschutz für Einphasenmotoren
- Isolationsklasse: F
- Schutzklasse: IPX4
- Maximale Umgebungstemperatur: + 40 ° C.
Identifikationscodes
A
C
m
110
B
3
Ø Einlass (")
Eigenschaften
Leistung (x10 W)
Einphasenmotor
Kreiselpumpe
LEO-Bezeichnung
Technische Daten
| Q (m³/h) | 0 | 12 | 18 | 24 | 30 | 36 | 42 | 48 | 54 | 60 | 66 | 71 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Modell | Code | Ht Preis | kW | Q (l/min) | 0 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1183 |
| ACm110B3 | A1.17.120 | 403.00 € | 1.1 | H (m) | 12.5 | 12.5 | 12.1 | 11.5 | 10.5 | 9.5 | 8.4 | 7.1 | 5.5 | |||
| AC110B3 | A1.17.122 | 421.00 € | 1.1 | 12.5 | 12.5 | 12.1 | 11.5 | 10.5 | 9.5 | 8.4 | 7.1 | 5.5 | ||||
| ACm150B3 | A1.17.121 | 455.00 € | 1.5 | 14.5 | 14.3 | 14 | 13.5 | 12.8 | 12 | 11.2 | 9.9 | 8.4 | 6 | |||
| AC150B3 | A1.17.123 | 476.00 € | 1.5 | 14.5 | 14.3 | 14 | 13.5 | 12.8 | 12 | 11.2 | 9.9 | 8.4 | 6 | |||
| AC220B3 | A1.17.124 | 587.00 € | 2.2 | 17.5 | 17.3 | 17.1 | 16.5 | 16 | 15.2 | 14.2 | 13.2 | 11.7 | 10 | 7.2 | ||
| AC300B4 | A1.17.125 | 661.00 € | 3 | 20 | 19.8 | 19.6 | 19.5 | 19 | 18.3 | 17.5 | 16.2 | 14.6 | 13 | 11.5 | 10 |
Hydraulische Leistung
Maße

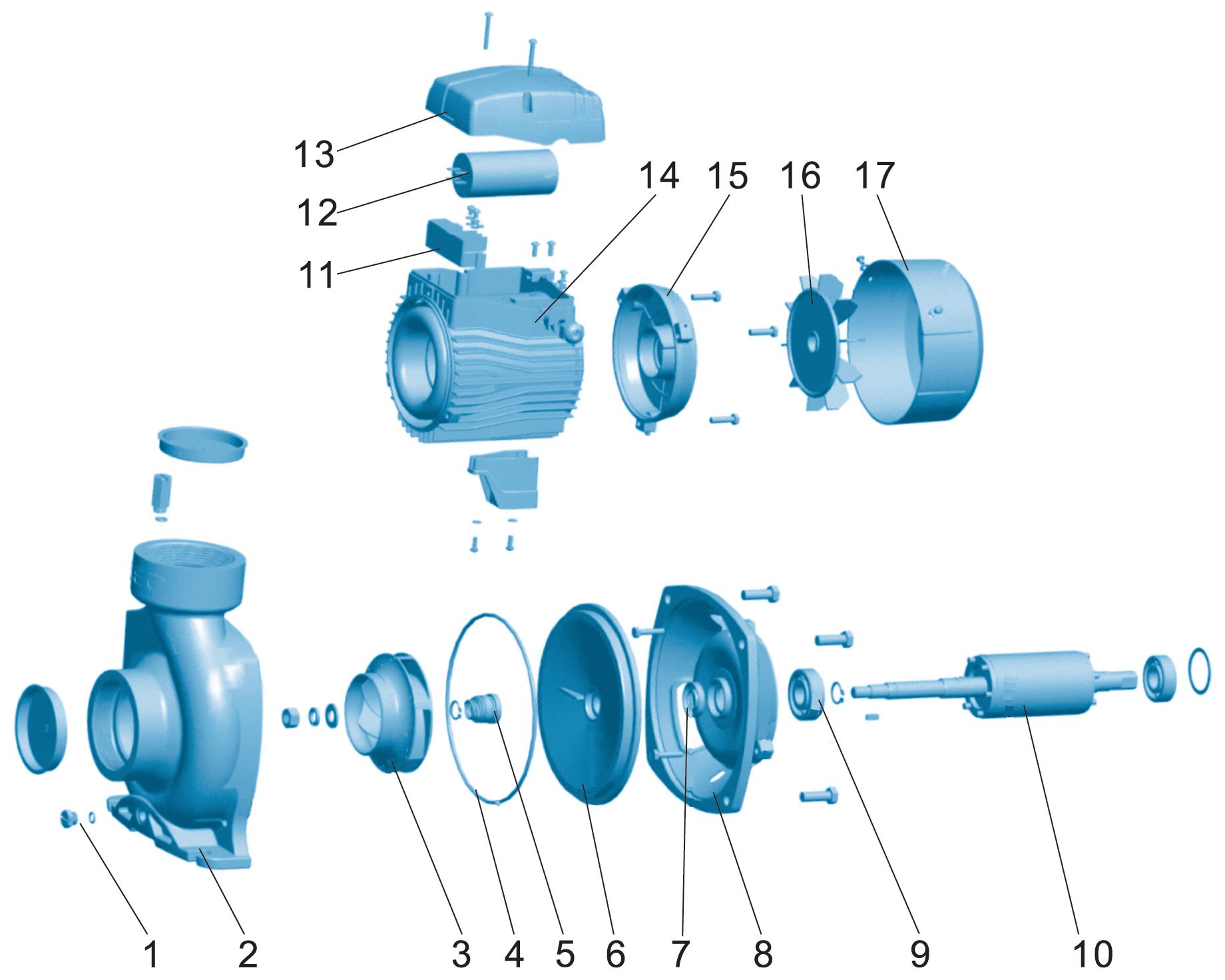

Explosionszeichnung
| No. | Type | Materialien | Kaufen |
|---|---|---|---|
| 1 | Einfüllverschluss | Messing HPb59-1 | |
| 2 | Pumpenkörper | Gusseisen HT200 | |
| 3 | Turbine | Messing- | |
| 4 | Körperdichtung | Nitrilkautschuk (NBR) | |
| 5 | Gleitringdichtung | Kohlenstoff / Keramik | |
| 6 | Pumpenboden | Gusseisen HT200 | |
| 7 | Öldichtung | ||
| 8 | Laterne | Gusseisen HT200 | |
| 9 | rollen | ||
| 10 | Rotor | ||
| 11 | Klemmenblock | Polycarbonat | |
| 12 | Kondensator | ||
| 13 | Klemmenkastenabdeckung | Abs | |
| 14 | Stator | ||
| 15 | hintere Lagerunterstützung des Motors | Aluminiumguss ZL102 | |
| 16 | Ventilator | Polypropylen | |
| 17 | Lüfterabdeckung | Polypropylen |
Einfüllverschluss zum ACmB3(4)
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ACm110B3 | Keine Teile verfügbar. | |||
| AC110B3 | Keine Teile verfügbar. | |||
| ACm150B3 | Keine Teile verfügbar. | |||
| AC150B3 | Keine Teile verfügbar. | |||
| AC220B3 | Keine Teile verfügbar. | |||
| AC300B4 | Keine Teile verfügbar. | |||
Pumpenkörper zum ACmB3(4)
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ACm110B3 | Keine Teile verfügbar. | |||
| AC110B3 | Keine Teile verfügbar. | |||
| ACm150B3 | Keine Teile verfügbar. | |||
| AC150B3 | Keine Teile verfügbar. | |||
| AC220B3 | Keine Teile verfügbar. | |||
| AC300B4 | Keine Teile verfügbar. | |||
Turbine zum ACmB3(4)
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ACm110B3 | Keine Teile verfügbar. | |||
| AC110B3 | Keine Teile verfügbar. | |||
| ACm150B3 | Keine Teile verfügbar. | |||
| AC150B3 | Keine Teile verfügbar. | |||
| AC220B3 | Keine Teile verfügbar. | |||
| AC300B4 | Keine Teile verfügbar. | |||
Körperdichtung zum ACmB3(4)
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ACm110B3 | Keine Teile verfügbar. | |||
| AC110B3 | 10000497 | -- | -- | -- |
| ACm150B3 | Keine Teile verfügbar. | |||
| AC150B3 | Keine Teile verfügbar. | |||
| AC220B3 | Keine Teile verfügbar. | |||
| AC300B4 | Keine Teile verfügbar. | |||
Gleitringdichtung zum ACmB3(4)
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ACm110B3 | 10001281 | -- | -- | -- |
| AC110B3 | 10001281 | -- | -- | -- |
| ACm150B3 | Keine Teile verfügbar. | |||
| AC150B3 | Keine Teile verfügbar. | |||
| AC220B3 | 10001255 | -- | -- | -- |
| AC300B4 | 10001255 | -- | -- | -- |
Pumpenboden zum ACmB3(4)
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ACm110B3 | Keine Teile verfügbar. | |||
| AC110B3 | Keine Teile verfügbar. | |||
| ACm150B3 | Keine Teile verfügbar. | |||
| AC150B3 | Keine Teile verfügbar. | |||
| AC220B3 | Keine Teile verfügbar. | |||
| AC300B4 | Keine Teile verfügbar. | |||
Öldichtung zum ACmB3(4)
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ACm110B3 | Keine Teile verfügbar. | |||
| AC110B3 | Keine Teile verfügbar. | |||
| ACm150B3 | Keine Teile verfügbar. | |||
| AC150B3 | Keine Teile verfügbar. | |||
| AC220B3 | Keine Teile verfügbar. | |||
| AC300B4 | Keine Teile verfügbar. | |||
Laterne zum ACmB3(4)
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ACm110B3 | Keine Teile verfügbar. | |||
| AC110B3 | Keine Teile verfügbar. | |||
| ACm150B3 | Keine Teile verfügbar. | |||
| AC150B3 | Keine Teile verfügbar. | |||
| AC220B3 | Keine Teile verfügbar. | |||
| AC300B4 | Keine Teile verfügbar. | |||
rollen zum ACmB3(4)
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ACm110B3 | Keine Teile verfügbar. | |||
| AC110B3 | Keine Teile verfügbar. | |||
| ACm150B3 | Keine Teile verfügbar. | |||
| AC150B3 | Keine Teile verfügbar. | |||
| AC220B3 | Keine Teile verfügbar. | |||
| AC300B4 | Keine Teile verfügbar. | |||
Rotor zum ACmB3(4)
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ACm110B3 | Keine Teile verfügbar. | |||
| AC110B3 | Keine Teile verfügbar. | |||
| ACm150B3 | Keine Teile verfügbar. | |||
| AC150B3 | Keine Teile verfügbar. | |||
| AC220B3 | Keine Teile verfügbar. | |||
| AC300B4 | Keine Teile verfügbar. | |||
Klemmenblock zum ACmB3(4)
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ACm110B3 | Keine Teile verfügbar. | |||
| AC110B3 | Keine Teile verfügbar. | |||
| ACm150B3 | Keine Teile verfügbar. | |||
| AC150B3 | Keine Teile verfügbar. | |||
| AC220B3 | Keine Teile verfügbar. | |||
| AC300B4 | Keine Teile verfügbar. | |||
Kondensator zum ACmB3(4)
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ACm110B3 | Keine Teile verfügbar. | |||
| AC110B3 | Keine Teile verfügbar. | |||
| ACm150B3 | Keine Teile verfügbar. | |||
| AC150B3 | Keine Teile verfügbar. | |||
| AC220B3 | Keine Teile verfügbar. | |||
| AC300B4 | Keine Teile verfügbar. | |||
Klemmenkastenabdeckung zum ACmB3(4)
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ACm110B3 | Keine Teile verfügbar. | |||
| AC110B3 | Keine Teile verfügbar. | |||
| ACm150B3 | Keine Teile verfügbar. | |||
| AC150B3 | Keine Teile verfügbar. | |||
| AC220B3 | Keine Teile verfügbar. | |||
| AC300B4 | Keine Teile verfügbar. | |||
Stator zum ACmB3(4)
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ACm110B3 | Keine Teile verfügbar. | |||
| AC110B3 | Keine Teile verfügbar. | |||
| ACm150B3 | Keine Teile verfügbar. | |||
| AC150B3 | Keine Teile verfügbar. | |||
| AC220B3 | Keine Teile verfügbar. | |||
| AC300B4 | Keine Teile verfügbar. | |||
hintere Lagerunterstützung des Motors zum ACmB3(4)
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ACm110B3 | Keine Teile verfügbar. | |||
| AC110B3 | Keine Teile verfügbar. | |||
| ACm150B3 | Keine Teile verfügbar. | |||
| AC150B3 | Keine Teile verfügbar. | |||
| AC220B3 | Keine Teile verfügbar. | |||
| AC300B4 | Keine Teile verfügbar. | |||
Ventilator zum ACmB3(4)
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ACm110B3 | Keine Teile verfügbar. | |||
| AC110B3 | Keine Teile verfügbar. | |||
| ACm150B3 | Keine Teile verfügbar. | |||
| AC150B3 | Keine Teile verfügbar. | |||
| AC220B3 | Keine Teile verfügbar. | |||
| AC300B4 | Keine Teile verfügbar. | |||
Lüfterabdeckung zum ACmB3(4)
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ACm110B3 | Keine Teile verfügbar. | |||
| AC110B3 | Keine Teile verfügbar. | |||
| ACm150B3 | Keine Teile verfügbar. | |||
| AC150B3 | Keine Teile verfügbar. | |||
| AC220B3 | Keine Teile verfügbar. | |||
| AC300B4 | Keine Teile verfügbar. | |||
