ACmB2 Kreiselpumpe aus Gusseisen
Anwendung
- Übertragung von klarem Wasser oder anderen Flüssigkeiten, die chemisch und physikalisch mit Wasser vergleichbar sind.
- Geeignet für industrielle Zwecke und Wasserversorgung, Überdruck für Feuersysteme, Gartenbewässerung, Klimaanlage, Zirkulation und Überdruck usw.
Pumpe
- Spezielle Korrosionsschutzbehandlung (Kataphorese) für den Pumpenkörper aus Gusseisen und die Laterne
- AISI 304 Edelstahlwelle
- Maximale Flüssigkeitstemperatur: + 40 ° C
- Maximale Saughöhe: 8 m
Motor
- Integrierter Wärmeschutz für Einphasenmotoren
- Isolationsklasse: F
- Schutzklasse: IPX4
- Maximale Umgebungstemperatur: + 40 ° C.
Identifikationscodes
A
C
m
110
B
2
Ø Einlass (")
Eigenschaften
Leistung (x10 W)
Einphasenmotor
Kreiselpumpe
LEO-Bezeichnung
Technische Daten
| Q (m³/h) | 0 | 6 | 9 | 12 | 15 | 18 | 21 | 24 | 30 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Modell | Code | Ht Preis | kW | Q (l/min) | 0 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
| ACm60B2 | A1.17.108 | 220.00 € | 0.6 | H (m) | 12.5 | 12 | 11.7 | 11 | 10.2 | 9.2 | 8 | 6.5 | |
| AC60B2 | A1.17.112 | 230.00 € | 0.6 | 12.5 | 12 | 11.7 | 11 | 10.2 | 9.2 | 8 | 6.5 | ||
| ACm75B2 | A1.17.109 | 238.00 € | 0.75 | 14 | 13.7 | 13.5 | 13 | 12.3 | 11.2 | 9.9 | 8.5 | 5.5 | |
| AC75B2 | A1.17.113 | 249.00 € | 0.75 | 14 | 13.7 | 13.5 | 13 | 12.3 | 11.2 | 9.9 | 8.5 | 5.5 | |
| ACm110B2 | A1.17.110 | 331.00 € | 1.1 | 19.5 | 19.2 | 19 | 18.5 | 17.7 | 16.5 | 15 | 13 | 8.5 | |
| AC110B2 | A1.17.114 | 346.00 € | 1.1 | 19.5 | 19.2 | 19 | 18.5 | 17.7 | 16.5 | 15 | 13 | 8.5 | |
| ACm150B2 | A1.17.111 | 348.00 € | 1.5 | 22 | 21.5 | 21 | 20.5 | 19.5 | 18.3 | 16.5 | 14.5 | 9.5 | |
| AC150B2 | A1.17.115 | 363.00 € | 1.5 | 22 | 21.5 | 21 | 20.5 | 19.5 | 18.3 | 16.5 | 14.5 | 9.5 |
Hydraulische Leistung
Maße
| Modelle | DN1 | DN2 | L | W | H | L1 | L2 | W1 | H1 |
|---|---|---|---|---|---|---|---|---|---|
| ACm60B2 | 2 | 2 | 331 | 195 | 242 | 62.5 | 4 | 156 | 100 |
| AC60B2 | 2 | 2 | 331 | 195 | 242 | 62.5 | 4 | 156 | 100 |
| ACm75B2 | 2 | 2 | 331 | 195 | 242 | 62.5 | 4 | 156 | 100 |
| AC75B2 | 2 | 2 | 331 | 195 | 242 | 62.5 | 4 | 156 | 100 |
| ACm110B2 | 2 | 2 | 378 | 206 | 263 | 59 | 3.5 | 166 | 172 |
| AC110B2 | 2 | 2 | 378 | 206 | 263 | 59 | 3.5 | 166 | 172 |
| ACm150B2 | 2 | 2 | 378 | 206 | 263 | 59 | 3.5 | 166 | 172 |
| AC150B2 | 2 | 2 | 378 | 206 | 263 | 59 | 3.5 | 166 | 172 |

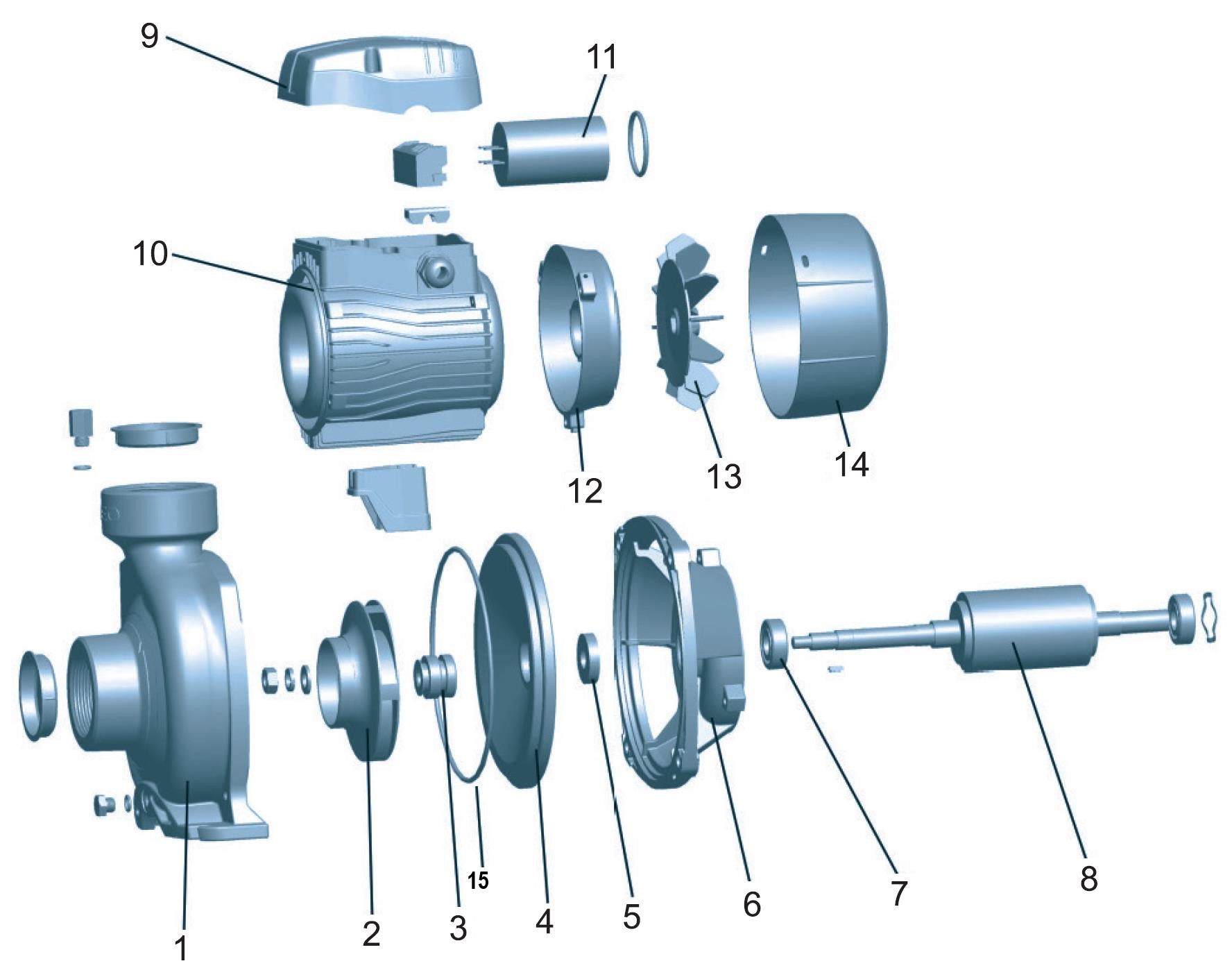

Explosionszeichnung
| No. | Type | Materialien | Kaufen |
|---|---|---|---|
| 1 | Pumpenkörper | Gusseisen HT200 | |
| 2 | Turbine | Edelstahl AISI 304 | |
| 3 | Gleitringdichtung | Kohlenstoff / Keramik | |
| 4 | Pumpenboden | Gusseisen HT200 | |
| 5 | Öldichtung | ||
| 6 | Laterne | Aluminiumguss ZL102 | |
| 7 | rollen | ||
| 8 | Rotor | ||
| 9 | Klemmenkastenabdeckung | Abs | |
| 10 | Stator | ||
| 11 | Kondensator | ||
| 12 | hintere Lagerunterstützung des Motors | Aluminiumguss ZL102 | |
| 13 | Ventilator | Polypropylen | |
| 14 | Lüfterabdeckung | Polypropylen | |
| 15 | Körperdichtung | Nitrilkautschuk (NBR) |
Pumpenkörper zum ACmB2
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ACm60B2 | Keine Teile verfügbar. | |||
| AC60B2 | Keine Teile verfügbar. | |||
| ACm75B2 | Keine Teile verfügbar. | |||
| AC75B2 | Keine Teile verfügbar. | |||
| ACm110B2 | Keine Teile verfügbar. | |||
| AC110B2 | Keine Teile verfügbar. | |||
| ACm150B2 | Keine Teile verfügbar. | |||
| AC150B2 | Keine Teile verfügbar. | |||
Turbine zum ACmB2
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ACm60B2 | Keine Teile verfügbar. | |||
| AC60B2 | Keine Teile verfügbar. | |||
| ACm75B2 | Keine Teile verfügbar. | |||
| AC75B2 | Keine Teile verfügbar. | |||
| ACm110B2 | Keine Teile verfügbar. | |||
| AC110B2 | Keine Teile verfügbar. | |||
| ACm150B2 | Keine Teile verfügbar. | |||
| AC150B2 | Keine Teile verfügbar. | |||
Gleitringdichtung zum ACmB2
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ACm60B2 | 10001263 | -- | -- | -- |
| AC60B2 | 10001263 | -- | -- | -- |
| ACm75B2 | 10010876 | -- | -- | -- |
| AC75B2 | 10010876 | -- | -- | -- |
| ACm110B2 | 10001281 | -- | -- | -- |
| AC110B2 | 10001281 | -- | -- | -- |
| ACm150B2 | 10001281 | -- | -- | -- |
| AC150B2 | 10001281 | -- | -- | -- |
Pumpenboden zum ACmB2
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ACm60B2 | Keine Teile verfügbar. | |||
| AC60B2 | Keine Teile verfügbar. | |||
| ACm75B2 | Keine Teile verfügbar. | |||
| AC75B2 | Keine Teile verfügbar. | |||
| ACm110B2 | Keine Teile verfügbar. | |||
| AC110B2 | Keine Teile verfügbar. | |||
| ACm150B2 | Keine Teile verfügbar. | |||
| AC150B2 | Keine Teile verfügbar. | |||
Öldichtung zum ACmB2
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ACm60B2 | Keine Teile verfügbar. | |||
| AC60B2 | Keine Teile verfügbar. | |||
| ACm75B2 | Keine Teile verfügbar. | |||
| AC75B2 | Keine Teile verfügbar. | |||
| ACm110B2 | Keine Teile verfügbar. | |||
| AC110B2 | Keine Teile verfügbar. | |||
| ACm150B2 | Keine Teile verfügbar. | |||
| AC150B2 | Keine Teile verfügbar. | |||
Laterne zum ACmB2
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ACm60B2 | Keine Teile verfügbar. | |||
| AC60B2 | Keine Teile verfügbar. | |||
| ACm75B2 | Keine Teile verfügbar. | |||
| AC75B2 | Keine Teile verfügbar. | |||
| ACm110B2 | Keine Teile verfügbar. | |||
| AC110B2 | Keine Teile verfügbar. | |||
| ACm150B2 | Keine Teile verfügbar. | |||
| AC150B2 | Keine Teile verfügbar. | |||
rollen zum ACmB2
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ACm60B2 | 10001169 | -- | -- | -- |
| AC60B2 | 10001169 | -- | -- | -- |
| ACm75B2 | 10001169 | -- | -- | -- |
| AC75B2 | 10001169 | -- | -- | -- |
| ACm110B2 | 10001186 | -- | -- | -- |
| AC110B2 | 10001186 | -- | -- | -- |
| ACm150B2 | 10001186 | -- | -- | -- |
| AC150B2 | 10001186 | -- | -- | -- |
Rotor zum ACmB2
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ACm60B2 | Keine Teile verfügbar. | |||
| AC60B2 | Keine Teile verfügbar. | |||
| ACm75B2 | Keine Teile verfügbar. | |||
| AC75B2 | Keine Teile verfügbar. | |||
| ACm110B2 | Keine Teile verfügbar. | |||
| AC110B2 | Keine Teile verfügbar. | |||
| ACm150B2 | Keine Teile verfügbar. | |||
| AC150B2 | Keine Teile verfügbar. | |||
Klemmenkastenabdeckung zum ACmB2
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ACm60B2 | Keine Teile verfügbar. | |||
| AC60B2 | Keine Teile verfügbar. | |||
| ACm75B2 | Keine Teile verfügbar. | |||
| AC75B2 | Keine Teile verfügbar. | |||
| ACm110B2 | Keine Teile verfügbar. | |||
| AC110B2 | Keine Teile verfügbar. | |||
| ACm150B2 | Keine Teile verfügbar. | |||
| AC150B2 | Keine Teile verfügbar. | |||
Stator zum ACmB2
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ACm60B2 | Keine Teile verfügbar. | |||
| AC60B2 | Keine Teile verfügbar. | |||
| ACm75B2 | Keine Teile verfügbar. | |||
| AC75B2 | Keine Teile verfügbar. | |||
| ACm110B2 | Keine Teile verfügbar. | |||
| AC110B2 | Keine Teile verfügbar. | |||
| ACm150B2 | Keine Teile verfügbar. | |||
| AC150B2 | Keine Teile verfügbar. | |||
Kondensator zum ACmB2
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ACm60B2 | Keine Teile verfügbar. | |||
| AC60B2 | Keine Teile verfügbar. | |||
| ACm75B2 | Keine Teile verfügbar. | |||
| AC75B2 | Keine Teile verfügbar. | |||
| ACm110B2 | 10009963 | -- | -- | -- |
| AC110B2 | Keine Teile verfügbar. | |||
| ACm150B2 | Keine Teile verfügbar. | |||
| AC150B2 | Keine Teile verfügbar. | |||
hintere Lagerunterstützung des Motors zum ACmB2
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ACm60B2 | Keine Teile verfügbar. | |||
| AC60B2 | Keine Teile verfügbar. | |||
| ACm75B2 | Keine Teile verfügbar. | |||
| AC75B2 | Keine Teile verfügbar. | |||
| ACm110B2 | Keine Teile verfügbar. | |||
| AC110B2 | Keine Teile verfügbar. | |||
| ACm150B2 | Keine Teile verfügbar. | |||
| AC150B2 | Keine Teile verfügbar. | |||
Ventilator zum ACmB2
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ACm60B2 | Keine Teile verfügbar. | |||
| AC60B2 | Keine Teile verfügbar. | |||
| ACm75B2 | Keine Teile verfügbar. | |||
| AC75B2 | Keine Teile verfügbar. | |||
| ACm110B2 | Keine Teile verfügbar. | |||
| AC110B2 | Keine Teile verfügbar. | |||
| ACm150B2 | Keine Teile verfügbar. | |||
| AC150B2 | Keine Teile verfügbar. | |||
Lüfterabdeckung zum ACmB2
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ACm60B2 | Keine Teile verfügbar. | |||
| AC60B2 | Keine Teile verfügbar. | |||
| ACm75B2 | Keine Teile verfügbar. | |||
| AC75B2 | Keine Teile verfügbar. | |||
| ACm110B2 | Keine Teile verfügbar. | |||
| AC110B2 | Keine Teile verfügbar. | |||
| ACm150B2 | Keine Teile verfügbar. | |||
| AC150B2 | Keine Teile verfügbar. | |||
Körperdichtung zum ACmB2
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ACm60B2 | 10000490 | -- | -- | -- |
| AC60B2 | 10000490 | -- | -- | -- |
| ACm75B2 | 10000490 | -- | -- | -- |
| AC75B2 | 10000490 | -- | -- | -- |
| ACm110B2 | 10000497 | -- | -- | -- |
| AC110B2 | Keine Teile verfügbar. | |||
| ACm150B2 | Keine Teile verfügbar. | |||
| AC150B2 | Keine Teile verfügbar. | |||
