ABK Kreiselpumpe aus Edelstahl des Laufrads öffnen
Anwendung
- Verwendbar für die Übertragung von leicht ätzenden Flüssigkeiten, für sanitäre Zwecke und mit Verunreinigungen.
- Angepasst für Grauwasser in Haushalten oder Industrie, Industrie, Landwirtschaft, Pumpen von Wasser in Flüssen oder Seen, ...
Pumpe
- Pumpenkörper und Welle aus Edelstahl AISI 304
- Flüssigkeitstemperatur: 15 bis 80 ° C
- pH zwischen 5 und 9
- Maximaler Durchgangsdurchmesser: ABK50: 9 mm; ABK100, ABK120 & ABK150: 12 mm; ABK200 & ABK300: 16 mm; ABK400: 19 mm
Motor
- Integrierter Wärmeschutz für Einphasenmotoren
- Isolationsklasse: F
- Schutzklasse: IPX4
- Maximale Umgebungstemperatur: + 40 ° C.
Identifikationscodes
ABK
200
D
einphasig
Nennleistung (/ 100 CV)
offene Laufradpumpe
Technische Daten
| Q (m³/h) | 1.2 | 2.4 | 3.6 | 4.8 | 6 | 12 | 18 | 24 | 33 | 42 | 48 | 57 | 66 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Modell | Code | Ht Preis | kW | Q (l/min) | 20 | 40 | 60 | 80 | 100 | 200 | 300 | 400 | 550 | 700 | 800 | 950 | 1100 |
| ABK50 | A1.17.130 | 344.00 € | 0.37 | H (m) | 11.6 | 10.5 | 9.7 | 8.7 | 7.5 | ||||||||
| ABK50D | A1.17.131 | 320.00 € | 0.37 | 11.6 | 10.5 | 9.7 | 8.7 | 7.5 | |||||||||
| ABK100 | A1.17.132 | 407.00 € | 0.75 | 8 | 7 | 5 | |||||||||||
| ABK100D | A1.17.133 | 410.00 € | 0.75 | 8 | 7 | 5 | |||||||||||
| ABK120 | A1.17.134 | 410.00 € | 0.9 | 11 | 10 | 9 | |||||||||||
| ABK120D | A1.17.135 | 424.00 € | 0.9 | 11 | 10 | 9 | |||||||||||
| ABK150 | A1.17.136 | 574.00 € | 1.1 | 9.5 | 8.8 | 7.8 | 6.7 | 5 | |||||||||
| ABK150D | A1.17.137 | 555.00 € | 1.1 | 9.5 | 8.8 | 7.8 | 6.7 | 5 | |||||||||
| ABK200 | A1.17.138 | 585.00 € | 1.5 | 12.7 | 12 | 11.2 | 10 | 8.3 | 6.5 | ||||||||
| ABK200D | A1.17.139 | 574.00 € | 1.5 | 12.7 | 12 | 11.2 | 10 | 8.3 | 6.5 | ||||||||
| ABK300 | A1.17.140 | 704.00 € | 2.2 | 15 | 14 | 13.5 | 12.7 | 11.2 | 9.8 | 8.9 | 7.5 | ||||||
| ABK300D | A1.17.141 | 757.00 € | 2.2 | 15 | 14 | 13.5 | 12.7 | 11.2 | 9.8 | 8.9 | 7.5 | ||||||
| ABK400 | A1.17.142 | 727.00 € | 3 | 17.5 | 16.8 | 16 | 15.2 | 14 | 12.5 | 11.5 | 9.7 | 7.5 |
Hydraulische Leistung
Maße
| Modelle | DN1 | DN2 | L | L1 | L2 | H | H1 | H2 | W | W1 | S1 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ABK50 | 1¼ | 1 | 280 | 123 | 50 | 180 | 90 | 106 | 170 | 105 | 9 |
| ABK50D | 1¼ | 1 | 280 | 123 | 50 | 180 | 90 | 106 | 170 | 105 | 9 |
| ABK100 | 1½ | 1½ | 332 | 160 | 76 | 212 | 100 | 118 | 170 | 120 | 9 |
| ABK100D | 1½ | 1½ | 332 | 160 | 76 | 212 | 100 | 118 | 170 | 120 | 9 |
| ABK120 | 1½ | 1½ | 332 | 160 | 76 | 212 | 100 | 118 | 170 | 120 | 9 |
| ABK120D | 1½ | 1½ | 332 | 160 | 76 | 212 | 100 | 118 | 170 | 120 | 9 |
| ABK150 | 2 | 2 | 400 | 184 | 85 | 235 | 112 | 133 | 195 | 140 | 9 |
| ABK150D | 2 | 2 | 400 | 184 | 85 | 235 | 112 | 133 | 195 | 140 | 9 |
| ABK200 | 2 | 2 | 400 | 184 | 85 | 235 | 112 | 133 | 195 | 140 | 9 |
| ABK200D | 2 | 2 | 400 | 184 | 85 | 235 | 112 | 133 | 195 | 140 | 9 |
| ABK300 | 2½ | 2 | 450 | 184 | 85 | 252 | 117 | 133 | 195 | 140 | 9 |
| ABK300D | 2½ | 2 | 450 | 184 | 85 | 252 | 117 | 133 | 195 | 140 | 9 |
| ABK400 | 2½ | 2 | 450 | 184 | 85 | 252 | 117 | 133 | 195 | 140 | 9 |

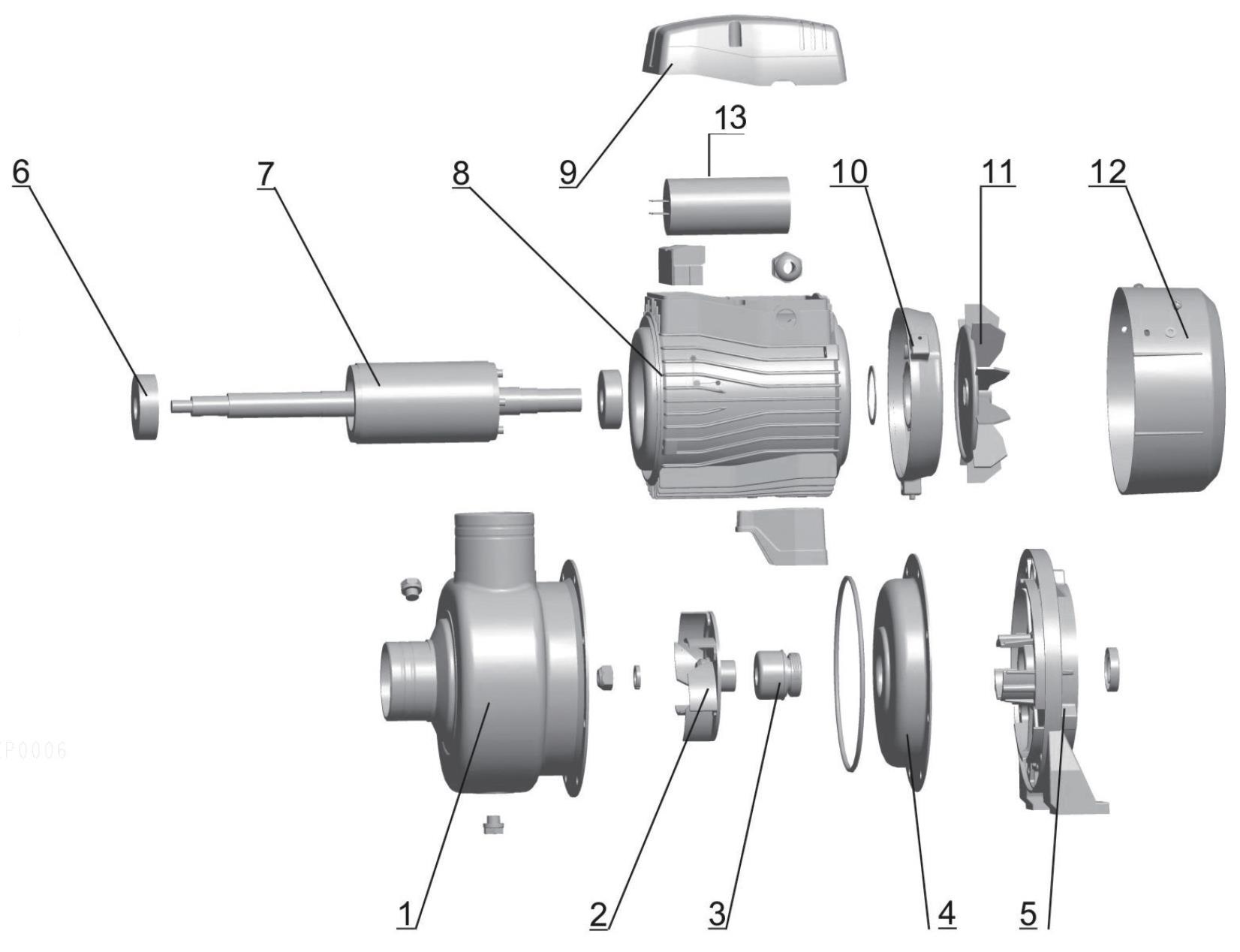

Explosionszeichnung
| No. | Type | Materialien | Kaufen |
|---|---|---|---|
| 1 | Pumpenkörper | Edelstahl AISI 304 | |
| 2 | Turbine | Edelstahl AISI 304 | |
| 3 | Gleitringdichtung | Siliciumcarbid / Graphit | |
| 4 | Pumpenboden | Edelstahl AISI 304 | |
| 5 | Laterne | Aluminiumguss ZL102 | |
| 6 | rollen | ||
| 7 | Rotor | ||
| 8 | Stator | ||
| 9 | Klemmenkastenabdeckung | Polycarbonat / ABS | |
| 10 | hintere Lagerunterstützung des Motors | Aluminiumguss ZL102 | |
| 11 | Ventilator | Polypropylen-Glasfaser PP-GF30 | |
| 12 | Lüfterabdeckung | Stahl 08F | |
| 13 | Kondensator | ||
| 14 | rollen |
Pumpenkörper zum ABK
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ABK50 | 10020712 | -- | -- | -- |
| ABK50D | 10020712 | -- | -- | -- |
| ABK100 | 10020713 | -- | -- | -- |
| ABK100D | 10020713 | -- | -- | -- |
| ABK120 | 10020713 | -- | -- | -- |
| ABK120D | 10020713 | -- | -- | -- |
| ABK150 | 10020610 | -- | -- | -- |
| ABK150D | 10020610 | -- | -- | -- |
| ABK200 | 10020610 | -- | -- | -- |
| ABK200D | 10020610 | -- | -- | -- |
| ABK300 | 10020714 | -- | -- | -- |
| ABK300D | 10020714 | -- | -- | -- |
| ABK400 | 10020714 | -- | -- | -- |
Turbine zum ABK
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ABK50 | 10020716 | -- | -- | -- |
| ABK50D | 10020716 | -- | -- | -- |
| ABK100 | 10020717 | -- | -- | -- |
| ABK100D | 10020717 | -- | -- | -- |
| ABK120 | 10020718 | -- | -- | -- |
| ABK120D | 10020718 | -- | -- | -- |
| ABK150 | 10020611 | -- | -- | -- |
| ABK150D | 10020611 | -- | -- | -- |
| ABK200 | 10020611 | -- | -- | -- |
| ABK200D | 10020611 | -- | -- | -- |
| ABK300 | 10020730 | -- | -- | -- |
| ABK300D | 10020730 | -- | -- | -- |
| ABK400 | 10020731 | -- | -- | -- |
Gleitringdichtung zum ABK
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ABK50 | 10020715 | -- | -- | -- |
| ABK50D | 10020715 | -- | -- | -- |
| ABK100 | 10020654 | -- | -- | -- |
| ABK100D | 10020654 | -- | -- | -- |
| ABK120 | 10020654 | -- | -- | -- |
| ABK120D | 10020654 | -- | -- | -- |
| ABK150 | 10020599 | -- | -- | -- |
| ABK150D | 10020599 | -- | -- | -- |
| ABK200 | 10020599 | -- | -- | -- |
| ABK200D | 10020599 | -- | -- | -- |
| ABK300 | 10020599 | -- | -- | -- |
| ABK300D | 10020599 | -- | -- | -- |
| ABK400 | 10020599 | -- | -- | -- |
Pumpenboden zum ABK
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ABK50 | Keine Teile verfügbar. | |||
| ABK50D | Keine Teile verfügbar. | |||
| ABK100 | Keine Teile verfügbar. | |||
| ABK100D | Keine Teile verfügbar. | |||
| ABK120 | Keine Teile verfügbar. | |||
| ABK120D | Keine Teile verfügbar. | |||
| ABK150 | Keine Teile verfügbar. | |||
| ABK150D | Keine Teile verfügbar. | |||
| ABK200 | Keine Teile verfügbar. | |||
| ABK200D | Keine Teile verfügbar. | |||
| ABK300 | Keine Teile verfügbar. | |||
| ABK300D | Keine Teile verfügbar. | |||
| ABK400 | Keine Teile verfügbar. | |||
Laterne zum ABK
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ABK50 | Keine Teile verfügbar. | |||
| ABK50D | Keine Teile verfügbar. | |||
| ABK100 | Keine Teile verfügbar. | |||
| ABK100D | Keine Teile verfügbar. | |||
| ABK120 | Keine Teile verfügbar. | |||
| ABK120D | Keine Teile verfügbar. | |||
| ABK150 | Keine Teile verfügbar. | |||
| ABK150D | Keine Teile verfügbar. | |||
| ABK200 | Keine Teile verfügbar. | |||
| ABK200D | Keine Teile verfügbar. | |||
| ABK300 | Keine Teile verfügbar. | |||
| ABK300D | Keine Teile verfügbar. | |||
| ABK400 | Keine Teile verfügbar. | |||
rollen zum ABK
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ABK50 | Keine Teile verfügbar. | |||
| ABK50D | Keine Teile verfügbar. | |||
| ABK100 | Keine Teile verfügbar. | |||
| ABK100D | Keine Teile verfügbar. | |||
| ABK120 | Keine Teile verfügbar. | |||
| ABK120D | Keine Teile verfügbar. | |||
| ABK150 | Keine Teile verfügbar. | |||
| ABK150D | Keine Teile verfügbar. | |||
| ABK200 | Keine Teile verfügbar. | |||
| ABK200D | Keine Teile verfügbar. | |||
| ABK300 | 10001189 | -- | -- | -- |
| ABK300D | 10001189 | -- | -- | -- |
| ABK400 | 10001189 | -- | -- | -- |
Rotor zum ABK
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ABK50 | Keine Teile verfügbar. | |||
| ABK50D | Keine Teile verfügbar. | |||
| ABK100 | Keine Teile verfügbar. | |||
| ABK100D | Keine Teile verfügbar. | |||
| ABK120 | Keine Teile verfügbar. | |||
| ABK120D | Keine Teile verfügbar. | |||
| ABK150 | Keine Teile verfügbar. | |||
| ABK150D | Keine Teile verfügbar. | |||
| ABK200 | Keine Teile verfügbar. | |||
| ABK200D | Keine Teile verfügbar. | |||
| ABK300 | Keine Teile verfügbar. | |||
| ABK300D | Keine Teile verfügbar. | |||
| ABK400 | Keine Teile verfügbar. | |||
Stator zum ABK
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ABK50 | Keine Teile verfügbar. | |||
| ABK50D | Keine Teile verfügbar. | |||
| ABK100 | Keine Teile verfügbar. | |||
| ABK100D | Keine Teile verfügbar. | |||
| ABK120 | Keine Teile verfügbar. | |||
| ABK120D | Keine Teile verfügbar. | |||
| ABK150 | Keine Teile verfügbar. | |||
| ABK150D | Keine Teile verfügbar. | |||
| ABK200 | Keine Teile verfügbar. | |||
| ABK200D | Keine Teile verfügbar. | |||
| ABK300 | Keine Teile verfügbar. | |||
| ABK300D | Keine Teile verfügbar. | |||
| ABK400 | Keine Teile verfügbar. | |||
Klemmenkastenabdeckung zum ABK
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ABK50 | Keine Teile verfügbar. | |||
| ABK50D | Keine Teile verfügbar. | |||
| ABK100 | Keine Teile verfügbar. | |||
| ABK100D | Keine Teile verfügbar. | |||
| ABK120 | Keine Teile verfügbar. | |||
| ABK120D | Keine Teile verfügbar. | |||
| ABK150 | Keine Teile verfügbar. | |||
| ABK150D | Keine Teile verfügbar. | |||
| ABK200 | Keine Teile verfügbar. | |||
| ABK200D | Keine Teile verfügbar. | |||
| ABK300 | Keine Teile verfügbar. | |||
| ABK300D | Keine Teile verfügbar. | |||
| ABK400 | Keine Teile verfügbar. | |||
hintere Lagerunterstützung des Motors zum ABK
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ABK50 | Keine Teile verfügbar. | |||
| ABK50D | Keine Teile verfügbar. | |||
| ABK100 | Keine Teile verfügbar. | |||
| ABK100D | Keine Teile verfügbar. | |||
| ABK120 | Keine Teile verfügbar. | |||
| ABK120D | Keine Teile verfügbar. | |||
| ABK150 | Keine Teile verfügbar. | |||
| ABK150D | Keine Teile verfügbar. | |||
| ABK200 | Keine Teile verfügbar. | |||
| ABK200D | Keine Teile verfügbar. | |||
| ABK300 | Keine Teile verfügbar. | |||
| ABK300D | Keine Teile verfügbar. | |||
| ABK400 | Keine Teile verfügbar. | |||
Ventilator zum ABK
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ABK50 | Keine Teile verfügbar. | |||
| ABK50D | Keine Teile verfügbar. | |||
| ABK100 | Keine Teile verfügbar. | |||
| ABK100D | Keine Teile verfügbar. | |||
| ABK120 | Keine Teile verfügbar. | |||
| ABK120D | Keine Teile verfügbar. | |||
| ABK150 | Keine Teile verfügbar. | |||
| ABK150D | Keine Teile verfügbar. | |||
| ABK200 | Keine Teile verfügbar. | |||
| ABK200D | Keine Teile verfügbar. | |||
| ABK300 | Keine Teile verfügbar. | |||
| ABK300D | Keine Teile verfügbar. | |||
| ABK400 | Keine Teile verfügbar. | |||
Lüfterabdeckung zum ABK
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ABK50 | Keine Teile verfügbar. | |||
| ABK50D | Keine Teile verfügbar. | |||
| ABK100 | Keine Teile verfügbar. | |||
| ABK100D | Keine Teile verfügbar. | |||
| ABK120 | Keine Teile verfügbar. | |||
| ABK120D | Keine Teile verfügbar. | |||
| ABK150 | Keine Teile verfügbar. | |||
| ABK150D | Keine Teile verfügbar. | |||
| ABK200 | Keine Teile verfügbar. | |||
| ABK200D | Keine Teile verfügbar. | |||
| ABK300 | Keine Teile verfügbar. | |||
| ABK300D | Keine Teile verfügbar. | |||
| ABK400 | Keine Teile verfügbar. | |||
Kondensator zum ABK
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ABK50 | Keine Teile verfügbar. | |||
| ABK50D | 10009963 | -- | -- | -- |
| ABK100 | Keine Teile verfügbar. | |||
| ABK100D | Keine Teile verfügbar. | |||
| ABK120 | Keine Teile verfügbar. | |||
| ABK120D | Keine Teile verfügbar. | |||
| ABK150 | Keine Teile verfügbar. | |||
| ABK150D | Keine Teile verfügbar. | |||
| ABK200 | Keine Teile verfügbar. | |||
| ABK200D | Keine Teile verfügbar. | |||
| ABK300 | Keine Teile verfügbar. | |||
| ABK300D | Keine Teile verfügbar. | |||
| ABK400 | Keine Teile verfügbar. | |||
rollen zum ABK
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| ABK50 | Keine Teile verfügbar. | |||
| ABK50D | Keine Teile verfügbar. | |||
| ABK100 | Keine Teile verfügbar. | |||
| ABK100D | Keine Teile verfügbar. | |||
| ABK120 | Keine Teile verfügbar. | |||
| ABK120D | Keine Teile verfügbar. | |||
| ABK150 | Keine Teile verfügbar. | |||
| ABK150D | Keine Teile verfügbar. | |||
| ABK200 | Keine Teile verfügbar. | |||
| ABK200D | Keine Teile verfügbar. | |||
| ABK300 | 10001189 | -- | -- | -- |
| ABK300D | 10001189 | -- | -- | -- |
| ABK400 | 10001189 | -- | -- | -- |
Verpackung
| Modelle | Gewicht (kg) | Länge L (mm) | Breite W (mm) | Höhe H (mm) |
|---|---|---|---|---|
| ABK50 | 6.5 | 310 | 190 | 215 |
| ABK50D | 6.5 | 310 | 190 | 215 |
| ABK100 | 9.6 | 360 | 200 | 235 |
| ABK100D | 9.6 | 360 | 200 | 235 |
| ABK120 | 10.7 | 360 | 200 | 235 |
| ABK120D | 10.7 | 360 | 200 | 235 |
| ABK150 | 14 | 420 | 235 | 265 |
| ABK150D | 14 | 420 | 235 | 265 |
| ABK200 | 15.7 | 420 | 235 | 265 |
| ABK200D | 15.7 | 420 | 235 | 265 |
| ABK300 | 20.7 | 475 | 230 | 275 |
| ABK300D | 20.7 | 475 | 230 | 275 |
| ABK400 | 21.8 | 475 | 230 | 275 |
