5DW 8 Brunnenpumpe aus Edelstahl
Anwendung
- Pumpen für Brunnen, Tanks
- Für Haushaltsanwendungen (Bewässerung, Bewässerung, Regenwasserrückgewinnung)
Pumpe
- Maximale Flüssigkeitstemperatur: + 35 ° C
- Minimales Eintauchen: 100 mm
- Maximales Eintauchen: 20 m
- Pumpendurchmesser: 5 "
- Doppelte Gleitringdichtung Kohlenstoff / Keramik und SiC / SiC auf der Flüssigkeitsseite
- Hydraulik aus Edelstahl
- Kabellänge: 15 m
Motor
- Rücklaufbarer Motor
- Isolationsklasse: F Schutzklasse
- : IP68
Identifikationscodes
5
DW
m
2
/ 3
-0,55
Nennleistung (kW)
Anzahl der Turbinenstufen
Nenndurchfluss (m³ / h)
einphasig
Brunnenpumpe
Pumpendurchmesser (in ")
Technische Daten
| Q (m³/h) | 0 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Modell | Code | Ht Preis | kW | Q (l/min) | 0 | 83 | 100 | 117 | 133 | 150 | 167 | 183 |
| 5DWm8/3-1.1 | A1.15.871 | 727.00 € | 1.1 | H (m) | 34.5 | 29.5 | 28 | 26.5 | 24.5 | 22.5 | 20 | 16.5 |
| 5DWm8/4-1.5 | A1.15.872 | 876.00 € | 1.5 | 45.5 | 39 | 37 | 35 | 32.5 | 30 | 26.5 | 22.5 |
Hydraulische Leistung
Maße
| Modelle | Ref. | Diam. | H |
|---|---|---|---|
| 5DWm8/3-1.1 | 1¼ | 128 | 499 |
| 5DWm8/4-1.5 | 1¼ | 128 | 565 |

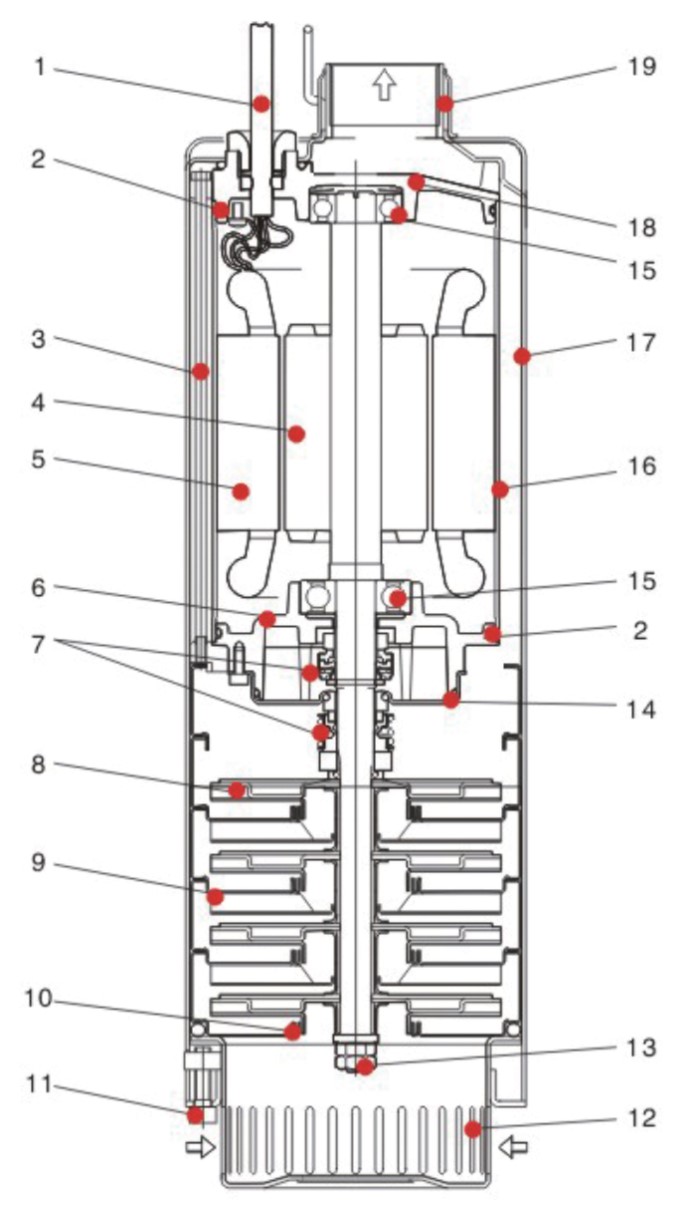

Explosionszeichnung
| No. | Type | Materialien | Kaufen |
|---|---|---|---|
| 1 | Stromkabel | H07RN-F | |
| 2 | O-Ring | Nitrilkautschuk (NBR) | |
| 3 | Bolzen | Edelstahl AISI 304 | |
| 4 | Rotor | ||
| 5 | Stator | ||
| 6 | Lagergehäuse | Kupfer / Edelstahl 304 | |
| 7 | Gleitringdichtung | Kohlenstoff / Keramik, Sil Carb / Sil Carb | |
| 8 | Turbine | Edelstahl AISI 304 | |
| 9 | Streamer | Edelstahl AISI 304 | |
| 10 | wasserdichter Ring | PTFE | |
| 11 | Bolzen | Edelstahl AISI 304 | |
| 12 | Sieb | Edelstahl AISI 304 | |
| 13 | Nuss | Edelstahl AISI 304 | |
| 14 | hintere Lagerunterstützung des Motors | Edelstahl AISI 304 | |
| 15 | rollen | ||
| 16 | Statorgehäuse | Edelstahl AISI 304 | |
| 17 | Hemd | Edelstahl AISI 304 | |
| 18 | vordere Motorlagerunterstützung | Kupfer / Edelstahl 304 | |
| 19 | Auslassarmatur | Edelstahl AISI 304 |
Stromkabel zum 5DW 8
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| 5DWm8/3-1.1 | Keine Teile verfügbar. | |||
| 5DWm8/4-1.5 | Keine Teile verfügbar. | |||
O-Ring zum 5DW 8
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| 5DWm8/3-1.1 | Keine Teile verfügbar. | |||
| 5DWm8/4-1.5 | Keine Teile verfügbar. | |||
Bolzen zum 5DW 8
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| 5DWm8/3-1.1 | Keine Teile verfügbar. | |||
| 5DWm8/4-1.5 | Keine Teile verfügbar. | |||
Rotor zum 5DW 8
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| 5DWm8/3-1.1 | Keine Teile verfügbar. | |||
| 5DWm8/4-1.5 | Keine Teile verfügbar. | |||
Stator zum 5DW 8
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| 5DWm8/3-1.1 | Keine Teile verfügbar. | |||
| 5DWm8/4-1.5 | Keine Teile verfügbar. | |||
Lagergehäuse zum 5DW 8
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| 5DWm8/3-1.1 | Keine Teile verfügbar. | |||
| 5DWm8/4-1.5 | Keine Teile verfügbar. | |||
Gleitringdichtung zum 5DW 8
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| 5DWm8/3-1.1 | Keine Teile verfügbar. | |||
| 5DWm8/4-1.5 | Keine Teile verfügbar. | |||
Turbine zum 5DW 8
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| 5DWm8/3-1.1 | Keine Teile verfügbar. | |||
| 5DWm8/4-1.5 | Keine Teile verfügbar. | |||
Streamer zum 5DW 8
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| 5DWm8/3-1.1 | Keine Teile verfügbar. | |||
| 5DWm8/4-1.5 | Keine Teile verfügbar. | |||
wasserdichter Ring zum 5DW 8
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| 5DWm8/3-1.1 | Keine Teile verfügbar. | |||
| 5DWm8/4-1.5 | Keine Teile verfügbar. | |||
Bolzen zum 5DW 8
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| 5DWm8/3-1.1 | Keine Teile verfügbar. | |||
| 5DWm8/4-1.5 | Keine Teile verfügbar. | |||
Sieb zum 5DW 8
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| 5DWm8/3-1.1 | Keine Teile verfügbar. | |||
| 5DWm8/4-1.5 | Keine Teile verfügbar. | |||
Nuss zum 5DW 8
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| 5DWm8/3-1.1 | Keine Teile verfügbar. | |||
| 5DWm8/4-1.5 | Keine Teile verfügbar. | |||
hintere Lagerunterstützung des Motors zum 5DW 8
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| 5DWm8/3-1.1 | Keine Teile verfügbar. | |||
| 5DWm8/4-1.5 | Keine Teile verfügbar. | |||
rollen zum 5DW 8
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| 5DWm8/3-1.1 | Keine Teile verfügbar. | |||
| 5DWm8/4-1.5 | Keine Teile verfügbar. | |||
Statorgehäuse zum 5DW 8
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| 5DWm8/3-1.1 | Keine Teile verfügbar. | |||
| 5DWm8/4-1.5 | Keine Teile verfügbar. | |||
Hemd zum 5DW 8
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| 5DWm8/3-1.1 | Keine Teile verfügbar. | |||
| 5DWm8/4-1.5 | Keine Teile verfügbar. | |||
vordere Motorlagerunterstützung zum 5DW 8
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| 5DWm8/3-1.1 | Keine Teile verfügbar. | |||
| 5DWm8/4-1.5 | Keine Teile verfügbar. | |||
Auslassarmatur zum 5DW 8
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| 5DWm8/3-1.1 | Keine Teile verfügbar. | |||
| 5DWm8/4-1.5 | Keine Teile verfügbar. | |||
