3(4,5)XCmC Mehrstufige Kreiselpumpe aus Edelstahl
Anwendung
- Übertragung von klarem Wasser oder anderen Flüssigkeiten, chemisch und physikalisch vergleichbar mit Wasser.
- Geeignet für industrielle Zwecke und Wasserversorgung, Wassertransfer über große Entfernungen usw.
Pumpe
- Pumpenkörper aus Edelstahl
- Welle aus Edelstahl AISI 304
- Maximale Flüssigkeitstemperatur: + 40 ° C
- Maximale Saughöhe: 8 m
Motor
- Integrierter Wärmeschutz für Einphasenmotoren
- Isolationsklasse: F
- Schutzklasse: IPX4
- Maximale Umgebungstemperatur: + 40 ° C.
Identifikationscodes
3
XC
m
120
C
Eigenschaften
Turbinendurchmesser
Einphasenmotor
Kreiselpumpe
Anzahl der Turbinen
Technische Daten
| Q (m³/h) | 0 | 0.6 | 1.2 | 1.8 | 2.4 | 3 | 3.6 | 4.2 | 4.8 | 4.9 | 5 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Modell | Code | Ht Preis | kW | Q (l/min) | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 82 | 83 |
| 3XCm120C | A1.15.523 | 229.00 € | 0.6 | H (m) | 34 | 33 | 31.5 | 29 | 26 | 22 | 17.5 | 11.5 | 3.5 | ||
| 4XCm120C | A1.15.305 | 250.00 € | 0.75 | 48 | 45.5 | 42.5 | 39.5 | 36 | 31.5 | 26 | 18.8 | 9 | 3 | ||
| 4XCm120CE | A1.15.306 | 318.00 € | 0.75 | 48 | 45.5 | 42.5 | 39.5 | 36 | 31.5 | 26 | 18.8 | 9 | 3 | ||
| 4XCm120CA5 | A1.15.307 | 335.00 € | 0.75 | 48 | 45.5 | 42.5 | 39.5 | 36 | 31.5 | 26 | 18.8 | 9 | 3 | ||
| 5XCm120C | A1.15.524 | 281.00 € | 0.9 | 56.5 | 54.5 | 52 | 48.2 | 44 | 38.5 | 32 | 24 | 15 | 12.5 | 3 | |
| 5XCm120CE | A1.15.525 | 351.00 € | 0.9 | 56.5 | 54.5 | 52 | 48.2 | 44 | 38.5 | 32 | 24 | 15 | 12.5 | 3 | |
| 5XCm120CA5 | A1.15.534 | 376.00 € | 0.9 | 56.5 | 54.5 | 52 | 48.2 | 44 | 38.5 | 32 | 24 | 15 | 12.5 | 3 |
Hydraulische Leistung
Maße
| Modelle | DN1 | DN2 | L | W | H | L1 | W1 | H1 |
|---|---|---|---|---|---|---|---|---|
| 3XCm120C | 1 | 1 | 362 | 174 | 208 | 77 | 140 | 103 |
| 4XCm120C | 1 | 1 | 386 | 174 | 208 | 104 | 140 | 103 |
| 4XCm120CE | ||||||||
| 4XCm120CA5 | ||||||||
| 5XCm120C | 1 | 1 | 410 | 174 | 208 | 125 | 140 | 103 |
| 5XCm120CE | ||||||||
| 5XCm120CA5 |

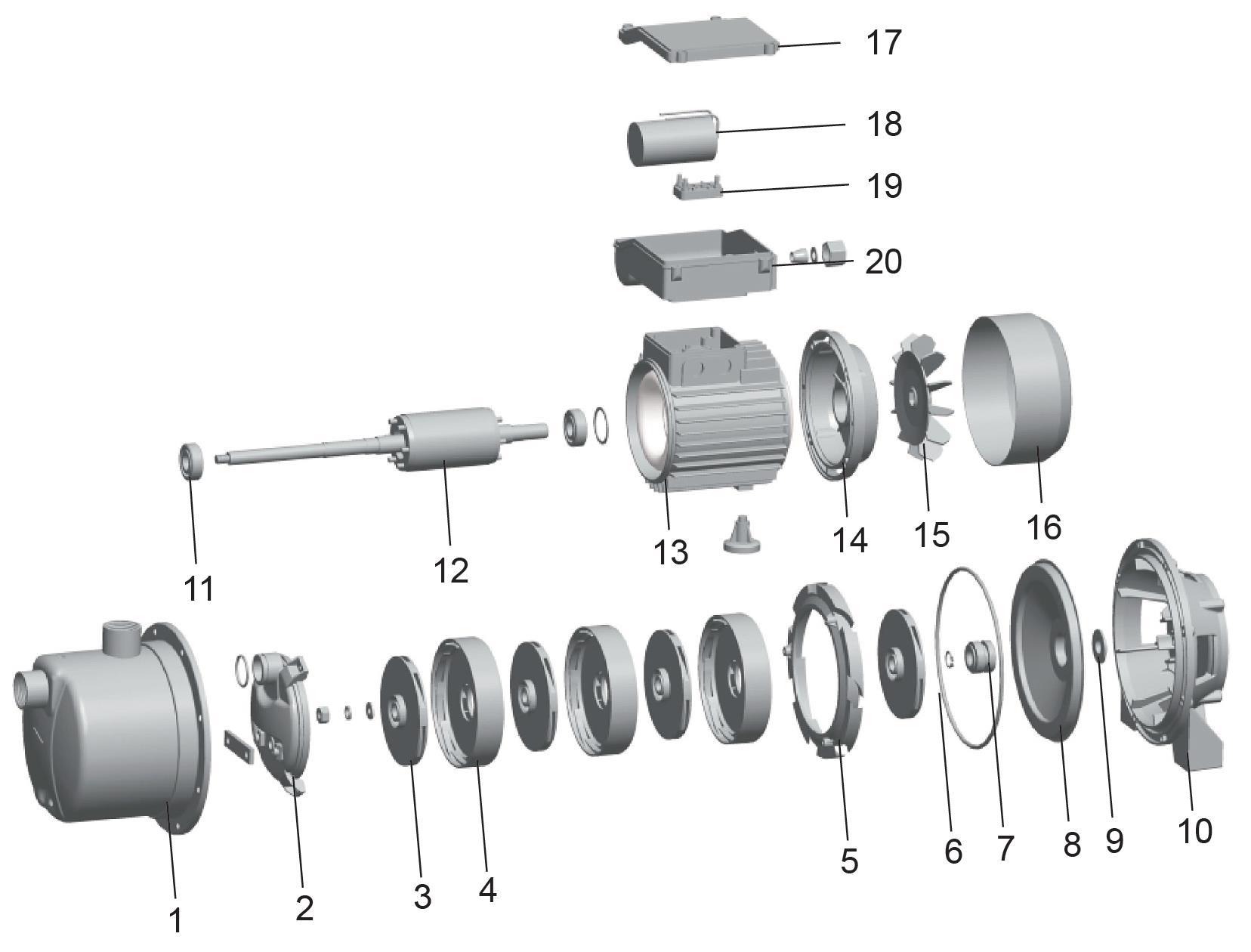

Explosionszeichnung
| No. | Type | Materialien | Kaufen |
|---|---|---|---|
| 1 | Pumpenkörper | Edelstahl AISI 304 | |
| 2 | Streamer | noryl (PPO) | |
| 3 | Turbine | noryl (PPO) | |
| 4 | Streamer | noryl (PPO) | |
| 5 | Klemmring | noryl (PPO) | |
| 6 | O-Ring | Nitrilkautschuk (NBR) | |
| 7 | Gleitringdichtung | Kohlenstoff / Keramik | |
| 8 | Pumpenboden | Edelstahl AISI 304 | |
| 9 | Gummischeibe | ||
| 10 | Laterne | Aluminiumguss ZL102 | |
| 11 | rollen | ||
| 12 | Rotor | ||
| 13 | Stator | ||
| 14 | hintere Lagerunterstützung des Motors | Aluminiumguss ZL102 | |
| 15 | Ventilator | Polypropylen | |
| 16 | Lüfterabdeckung | Stahl 08F | |
| 17 | Klemmenkastenabdeckung | Abs | |
| 18 | Kondensator | ||
| 19 | Klemmenblock | ||
| 20 | Klemmenkasten | Abs |
Pumpenkörper zum 3(4,5)XCmC
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| 3XCm120C | Keine Teile verfügbar. | |||
| 4XCm120C | Keine Teile verfügbar. | |||
| 4XCm120CE | Keine Teile verfügbar. | |||
| 4XCm120CA5 | Keine Teile verfügbar. | |||
| 5XCm120C | Keine Teile verfügbar. | |||
| 5XCm120CE | Keine Teile verfügbar. | |||
| 5XCm120CA5 | Keine Teile verfügbar. | |||
Streamer zum 3(4,5)XCmC
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| 3XCm120C | Keine Teile verfügbar. | |||
| 4XCm120C | Keine Teile verfügbar. | |||
| 4XCm120CE | Keine Teile verfügbar. | |||
| 4XCm120CA5 | Keine Teile verfügbar. | |||
| 5XCm120C | Keine Teile verfügbar. | |||
| 5XCm120CE | Keine Teile verfügbar. | |||
| 5XCm120CA5 | Keine Teile verfügbar. | |||
Turbine zum 3(4,5)XCmC
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| 3XCm120C | Keine Teile verfügbar. | |||
| 4XCm120C | Keine Teile verfügbar. | |||
| 4XCm120CE | Keine Teile verfügbar. | |||
| 4XCm120CA5 | Keine Teile verfügbar. | |||
| 5XCm120C | Keine Teile verfügbar. | |||
| 5XCm120CE | Keine Teile verfügbar. | |||
| 5XCm120CA5 | Keine Teile verfügbar. | |||
Streamer zum 3(4,5)XCmC
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| 3XCm120C | Keine Teile verfügbar. | |||
| 4XCm120C | Keine Teile verfügbar. | |||
| 4XCm120CE | Keine Teile verfügbar. | |||
| 4XCm120CA5 | Keine Teile verfügbar. | |||
| 5XCm120C | Keine Teile verfügbar. | |||
| 5XCm120CE | Keine Teile verfügbar. | |||
| 5XCm120CA5 | Keine Teile verfügbar. | |||
Klemmring zum 3(4,5)XCmC
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| 3XCm120C | Keine Teile verfügbar. | |||
| 4XCm120C | Keine Teile verfügbar. | |||
| 4XCm120CE | Keine Teile verfügbar. | |||
| 4XCm120CA5 | Keine Teile verfügbar. | |||
| 5XCm120C | Keine Teile verfügbar. | |||
| 5XCm120CE | Keine Teile verfügbar. | |||
| 5XCm120CA5 | Keine Teile verfügbar. | |||
O-Ring zum 3(4,5)XCmC
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| 3XCm120C | Keine Teile verfügbar. | |||
| 4XCm120C | Keine Teile verfügbar. | |||
| 4XCm120CE | Keine Teile verfügbar. | |||
| 4XCm120CA5 | Keine Teile verfügbar. | |||
| 5XCm120C | Keine Teile verfügbar. | |||
| 5XCm120CE | Keine Teile verfügbar. | |||
| 5XCm120CA5 | Keine Teile verfügbar. | |||
Gleitringdichtung zum 3(4,5)XCmC
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| 3XCm120C | Keine Teile verfügbar. | |||
| 4XCm120C | 10020631 | -- | -- | -- |
| 4XCm120CE | Keine Teile verfügbar. | |||
| 4XCm120CA5 | Keine Teile verfügbar. | |||
| 5XCm120C | Keine Teile verfügbar. | |||
| 5XCm120CE | Keine Teile verfügbar. | |||
| 5XCm120CA5 | Keine Teile verfügbar. | |||
Pumpenboden zum 3(4,5)XCmC
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| 3XCm120C | Keine Teile verfügbar. | |||
| 4XCm120C | Keine Teile verfügbar. | |||
| 4XCm120CE | Keine Teile verfügbar. | |||
| 4XCm120CA5 | Keine Teile verfügbar. | |||
| 5XCm120C | Keine Teile verfügbar. | |||
| 5XCm120CE | Keine Teile verfügbar. | |||
| 5XCm120CA5 | Keine Teile verfügbar. | |||
Gummischeibe zum 3(4,5)XCmC
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| 3XCm120C | Keine Teile verfügbar. | |||
| 4XCm120C | Keine Teile verfügbar. | |||
| 4XCm120CE | Keine Teile verfügbar. | |||
| 4XCm120CA5 | Keine Teile verfügbar. | |||
| 5XCm120C | Keine Teile verfügbar. | |||
| 5XCm120CE | Keine Teile verfügbar. | |||
| 5XCm120CA5 | Keine Teile verfügbar. | |||
Laterne zum 3(4,5)XCmC
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| 3XCm120C | Keine Teile verfügbar. | |||
| 4XCm120C | Keine Teile verfügbar. | |||
| 4XCm120CE | Keine Teile verfügbar. | |||
| 4XCm120CA5 | Keine Teile verfügbar. | |||
| 5XCm120C | Keine Teile verfügbar. | |||
| 5XCm120CE | Keine Teile verfügbar. | |||
| 5XCm120CA5 | Keine Teile verfügbar. | |||
rollen zum 3(4,5)XCmC
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| 3XCm120C | Keine Teile verfügbar. | |||
| 4XCm120C | Keine Teile verfügbar. | |||
| 4XCm120CE | Keine Teile verfügbar. | |||
| 4XCm120CA5 | Keine Teile verfügbar. | |||
| 5XCm120C | Keine Teile verfügbar. | |||
| 5XCm120CE | Keine Teile verfügbar. | |||
| 5XCm120CA5 | Keine Teile verfügbar. | |||
Rotor zum 3(4,5)XCmC
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| 3XCm120C | Keine Teile verfügbar. | |||
| 4XCm120C | Keine Teile verfügbar. | |||
| 4XCm120CE | Keine Teile verfügbar. | |||
| 4XCm120CA5 | Keine Teile verfügbar. | |||
| 5XCm120C | Keine Teile verfügbar. | |||
| 5XCm120CE | Keine Teile verfügbar. | |||
| 5XCm120CA5 | Keine Teile verfügbar. | |||
Stator zum 3(4,5)XCmC
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| 3XCm120C | Keine Teile verfügbar. | |||
| 4XCm120C | Keine Teile verfügbar. | |||
| 4XCm120CE | Keine Teile verfügbar. | |||
| 4XCm120CA5 | Keine Teile verfügbar. | |||
| 5XCm120C | Keine Teile verfügbar. | |||
| 5XCm120CE | Keine Teile verfügbar. | |||
| 5XCm120CA5 | Keine Teile verfügbar. | |||
hintere Lagerunterstützung des Motors zum 3(4,5)XCmC
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| 3XCm120C | Keine Teile verfügbar. | |||
| 4XCm120C | Keine Teile verfügbar. | |||
| 4XCm120CE | Keine Teile verfügbar. | |||
| 4XCm120CA5 | Keine Teile verfügbar. | |||
| 5XCm120C | Keine Teile verfügbar. | |||
| 5XCm120CE | Keine Teile verfügbar. | |||
| 5XCm120CA5 | Keine Teile verfügbar. | |||
Ventilator zum 3(4,5)XCmC
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| 3XCm120C | Keine Teile verfügbar. | |||
| 4XCm120C | Keine Teile verfügbar. | |||
| 4XCm120CE | Keine Teile verfügbar. | |||
| 4XCm120CA5 | Keine Teile verfügbar. | |||
| 5XCm120C | Keine Teile verfügbar. | |||
| 5XCm120CE | Keine Teile verfügbar. | |||
| 5XCm120CA5 | Keine Teile verfügbar. | |||
Lüfterabdeckung zum 3(4,5)XCmC
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| 3XCm120C | Keine Teile verfügbar. | |||
| 4XCm120C | Keine Teile verfügbar. | |||
| 4XCm120CE | Keine Teile verfügbar. | |||
| 4XCm120CA5 | Keine Teile verfügbar. | |||
| 5XCm120C | Keine Teile verfügbar. | |||
| 5XCm120CE | Keine Teile verfügbar. | |||
| 5XCm120CA5 | Keine Teile verfügbar. | |||
Klemmenkastenabdeckung zum 3(4,5)XCmC
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| 3XCm120C | Keine Teile verfügbar. | |||
| 4XCm120C | Keine Teile verfügbar. | |||
| 4XCm120CE | Keine Teile verfügbar. | |||
| 4XCm120CA5 | Keine Teile verfügbar. | |||
| 5XCm120C | Keine Teile verfügbar. | |||
| 5XCm120CE | Keine Teile verfügbar. | |||
| 5XCm120CA5 | Keine Teile verfügbar. | |||
Kondensator zum 3(4,5)XCmC
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| 3XCm120C | Keine Teile verfügbar. | |||
| 4XCm120C | 10022756 | -- | -- | -- |
| 4XCm120CE | Keine Teile verfügbar. | |||
| 4XCm120CA5 | Keine Teile verfügbar. | |||
| 5XCm120C | Keine Teile verfügbar. | |||
| 5XCm120CE | Keine Teile verfügbar. | |||
| 5XCm120CA5 | Keine Teile verfügbar. | |||
Klemmenblock zum 3(4,5)XCmC
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| 3XCm120C | Keine Teile verfügbar. | |||
| 4XCm120C | Keine Teile verfügbar. | |||
| 4XCm120CE | Keine Teile verfügbar. | |||
| 4XCm120CA5 | Keine Teile verfügbar. | |||
| 5XCm120C | Keine Teile verfügbar. | |||
| 5XCm120CE | Keine Teile verfügbar. | |||
| 5XCm120CA5 | Keine Teile verfügbar. | |||
Klemmenkasten zum 3(4,5)XCmC
| Modell | Ref. Zimmer | Preis | Lager | Kaufen |
|---|---|---|---|---|
| 3XCm120C | Keine Teile verfügbar. | |||
| 4XCm120C | Keine Teile verfügbar. | |||
| 4XCm120CE | Keine Teile verfügbar. | |||
| 4XCm120CA5 | Keine Teile verfügbar. | |||
| 5XCm120C | Keine Teile verfügbar. | |||
| 5XCm120CE | Keine Teile verfügbar. | |||
| 5XCm120CA5 | Keine Teile verfügbar. | |||
Verpackung
| Modelle | Gewicht (kg) | Länge L (mm) | Breite W (mm) | Höhe H (mm) |
|---|---|---|---|---|
| 3XCm120C | 9.5 | 405 | 235 | 265 |
| 4XCm120C | 10.5 | 430 | 235 | 265 |
| 4XCm120CE | 0 | 0 | 0 | 0 |
| 4XCm120CA5 | 0 | 0 | 0 | 0 |
| 5XCm120C | 11.5 | 455 | 235 | 265 |
| 5XCm120CE | 0 | 0 | 0 | 0 |
| 5XCm120CA5 | 0 | 0 | 0 | 0 |
