3(4,5)ACSmS Mehrzellige selbstansaugende Kreiselpumpe aus Gusseisen

Anwendung

  • Übertragung von klarem Wasser oder anderen Flüssigkeiten, chemisch und physikalisch mit Wasser vergleichbar.
  • Geeignet für industrielle Zwecke und Wasserversorgung, Überdruck, Wassertransfer über große Entfernungen usw.

Pumpe

  • Selbstansaugend
  • Pumpengehäuse, mit Edelstahl ausgekleidet
  • Spezielle Korrosionsschutzbehandlung (Kataphorese) der Gusseisenteile
  • AISI 304 Edelstahlwelle
  • Maximale Flüssigkeitstemperatur: + 40 ° C
  • Maximale Saughöhe: 8 m

Motor

  • Integrierter Wärmeschutz für Einphasenmotoren
  • Isolationsklasse: F
  • Schutzklasse: IPX4
  • Maximale Umgebungstemperatur: + 40 ° C
  • IE2-Motor (Drehstrom, Motor> 0,75 kW)

Identifikationscodes

3
ACS- Turbinen
m
100
S
Edelstahlmantel
Turbinen-Ø
Einphasenmotor
selbstansaugende Kreiselpumpe
Anzahl der

Technische Daten

Q (m³/h) 0 0.6 1.2 2.1 2.4 3 3.6 4.2 4.8 5.4 6
Modell Code Ht Preis kW Q (l/min) 0 10 20 35 40 50 60 70 80 90 100
4ACSm100S A1.50.265 275.00 € 0.75 H (m) 45 41 38.5 36 33 30 25.5 21 15 9
5ACSm100S A1.50.270 330.00 € 0.9 55 54 52 49 45 40 35 29 22.5 15 8

Hydraulische Leistung

Maße

Modelle DN1 DN2 L L1 W W1 H H1 H2 D
4ACSm100S 1 1 453 240 176 140 187 151 75 10
5ACSm100S 1 1 477 264 176 140 187 151 75 10
DN1 (")
DN2 (")
L (mm)
L1 (mm)
W (mm)
W1 (mm)
H (mm)
H1 (mm)
H2 (mm)
D (mm)

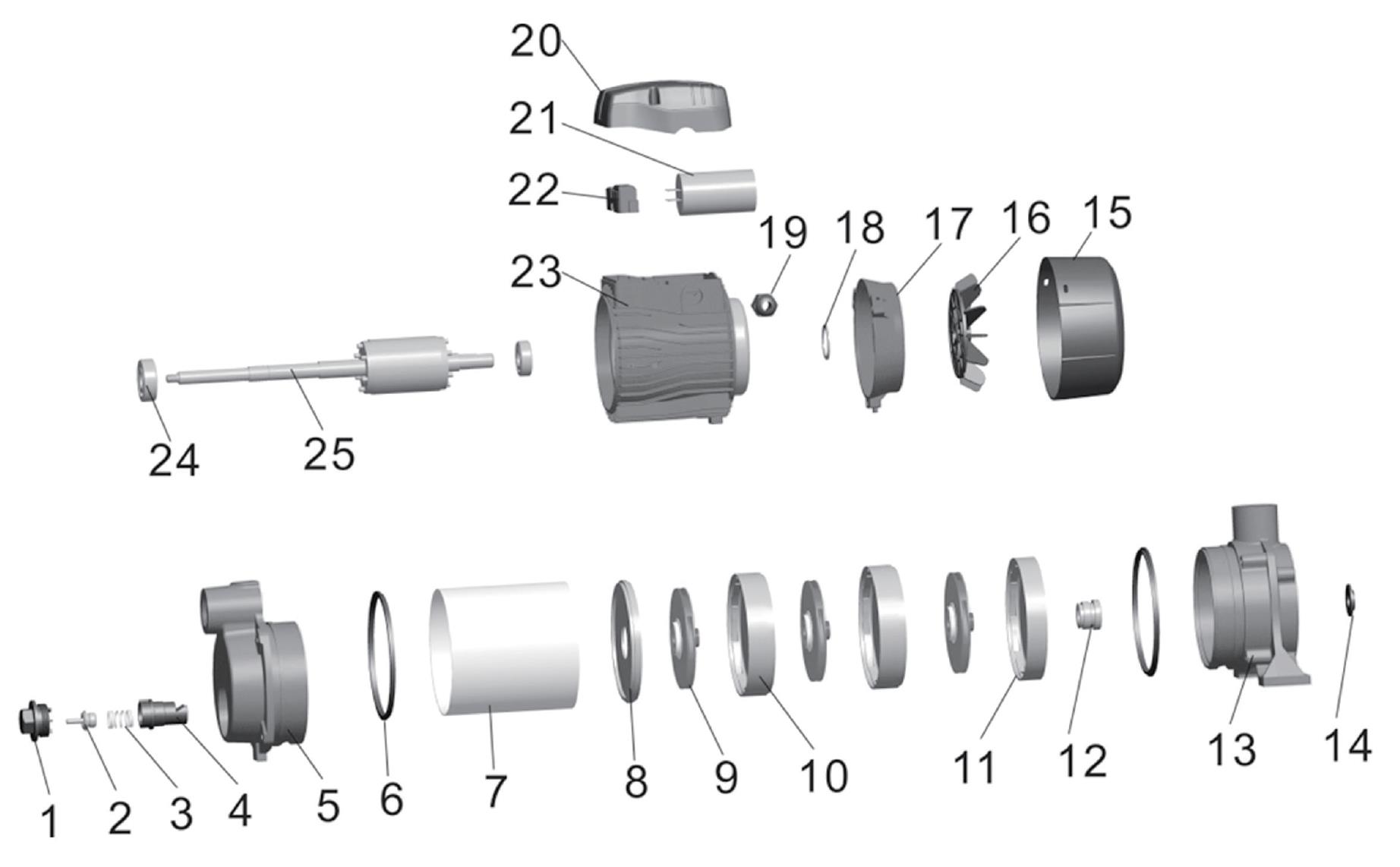

Explosionszeichnung

No. Type Materialien Kaufen
1 Stecker Gusseisen HT200
2 Rückschlagventil Nitrilkautschuk (NBR)
3 Rückschlagventilfeder Edelstahl AISI 304
4 Ventilsitz noryl (PPO)
5 Pumpenkörper noryl (PPO)
6 O-Ring noryl (PPO)
7 Hemd Edelstahl AISI 304
8 Frontplatte noryl (PPO)
9 Turbine noryl (PPO)
10 Streamer noryl (PPO)
11 Streamer noryl (PPO)
12 Gleitringdichtung Kohlenstoff / Keramik
13 hinterer Pumpenkörper - Laterne Gusseisen HT200
14 Gummischeibe Nitrilkautschuk (NBR)
15 Lüfterabdeckung Polycarbonat / ABS
16 Ventilator noryl (PPO)
17 hintere Lagerunterstützung des Motors Aluminiumguss ZL102
18 Wellenscheibe 65Mn Stahl
19 Kabelverschraubung
20 Klemmenkastenabdeckung PA6-Harz
21 Kondensator
22 Klemmenblock
23 Stator
24 rollen
25 Rotor
Stecker zum 3(4,5)ACSmS
Modell Ref. Zimmer Preis Lager Kaufen
4ACSm100S Keine Teile verfügbar.
5ACSm100S Keine Teile verfügbar.
Rückschlagventil zum 3(4,5)ACSmS
Modell Ref. Zimmer Preis Lager Kaufen
4ACSm100S Keine Teile verfügbar.
5ACSm100S Keine Teile verfügbar.
