3(4)ACm Mehrzellige Kreiselpumpe aus Gusseisen

Anwendung

  • Übertragung von klarem Wasser oder anderen Flüssigkeiten, chemisch und physikalisch vergleichbar mit Wasser.
  • Geeignet für industrielle Zwecke und Wasserversorgung, Überdruck- und Feuersystem, Gartenbewässerung, Fernwassertransfer, Klimaanlage, Zirkulation und Überdruck für heißes und kaltes Wasser usw ...

Pumpe

  • Spezielle Korrosionsschutzbehandlung (Kataphorese) für den Pumpenkörper aus Gusseisen und den Träger
  • AISI 304 Edelstahlwelle
  • Maximale Flüssigkeitstemperatur: + 40 ° C
  • Maximale Saughöhe: 8 m
  • Selbstansaugend

Motor

  • Integrierter Wärmeschutz für Einphasenmotoren
  • Isolationsklasse: F
  • Schutzklasse: IPX4
  • Maximale Umgebungstemperatur: + 40 ° C.

Identifikationscodes

3
A
C
m
110
Leistung (x10 W)
Einphasenmotor
Kreiselpumpe
LEO-Bezeichnung
Anzahl der Turbinen

Technische Daten

Q (m³/h) 0 0.3 0.6 0.9 1.2 1.5 1.8 2.4 3 3.6 4.2 4.8 5.4
Modell Code Ht Preis kW Q (l/min) 0 5 10 15 20 25 30 40 50 60 70 80 90
3ACm60 A1.15.522 219.00 € 0.6 H (m) 36 35.5 35 34.5 34 33.5 32.5 30.5 28.5 26 23 19 13.5
4ACm75 A1.15.300 244.00 € 0.75 46.5 45 44 43 42 41 40 38 35.5 32.5 28 23 17
4ACm75E (With pumpcontrol) A1.15.301 319.00 € 0.75 46.5 45 44 43 42 41 40 38 35.5 32.5 28 23 17
4ACm75A3 (With pressure vessel) A1.15.302 337.00 € 0.75 46.5 45 44 43 42 41 40 38 35.5 32.5 28 23 17

Hydraulische Leistung

Maße

Modelle DN1 DN2 L W H L1 W1 H1
3ACm60 1 1 485 180 202 90 136 90
4ACm75 1 1 510 180 202 115 136 90
4ACm75E (With pumpcontrol) 1 1 510 180 202 115 136 90
4ACm75A3 (With pressure vessel) 1 1 510 180 202 115 136 90
DN1 (")
DN2 (")
L (mm)
W (mm)
H (mm)
L1 (mm)
W1 (mm)
H1 (mm)

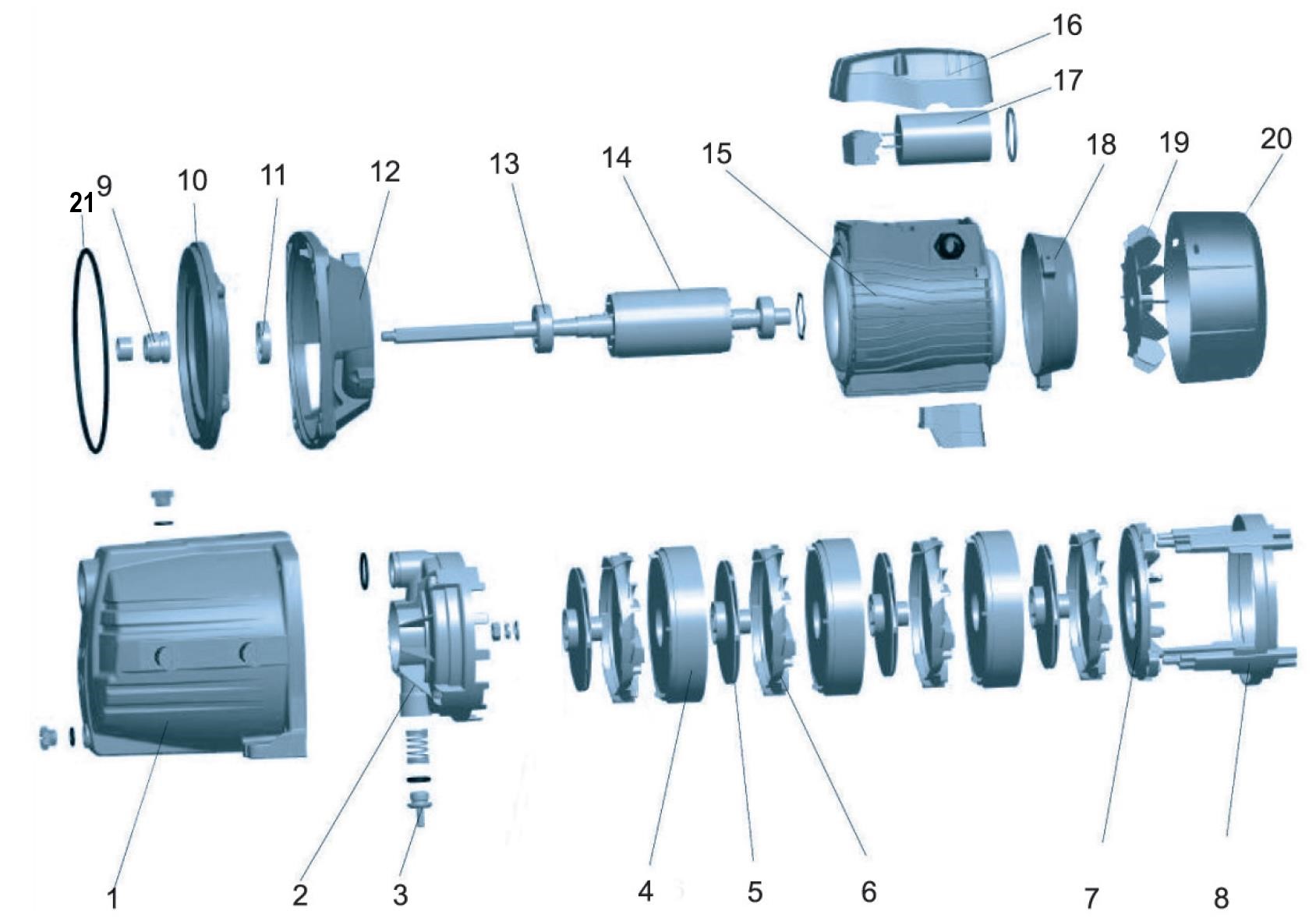

Explosionszeichnung

No. Type Materialien Kaufen
1 Pumpenkörper Gusseisen HT200
2 Streamer noryl (PPO)
3 Rückschlagventil noryl (PPO)
4 Streamer noryl (PPO)
5 Turbine noryl (PPO)
6 Zwischendiffusor noryl (PPO)
7 Zwischendiffusor noryl (PPO)
8 Positionierungsführung noryl (PPO)
9 Gleitringdichtung Kohlenstoff / Keramik
10 Pumpenboden Gusseisen HT200
11 Öldichtung
12 Laterne Aluminiumguss ZL102
13 rollen
14 Rotor
15 Stator
16 Klemmenkastenabdeckung PA6-Harz
17 Kondensator
18 hintere Lagerunterstützung des Motors Aluminiumguss ZL102
19 Ventilator Polypropylen
20 Lüfterabdeckung Polypropylen
21 Körperdichtung Nitrilkautschuk (NBR)
Pumpenkörper zum 3(4)ACm
Modell Ref. Zimmer Preis Lager Kaufen
3ACm60 Keine Teile verfügbar.
4ACm75 Keine Teile verfügbar.
4ACm75E (With pumpcontrol) Keine Teile verfügbar.
4ACm75A3 (With pressure vessel) Keine Teile verfügbar.
Streamer zum 3(4)ACm
Modell Ref. Zimmer Preis Lager Kaufen
3ACm60 Keine Teile verfügbar.
4ACm75 Keine Teile verfügbar.
4ACm75E (With pumpcontrol) Keine Teile verfügbar.
4ACm75A3 (With pressure vessel) Keine Teile verfügbar.
Rückschlagventil zum 3(4)ACm
Modell Ref. Zimmer Preis Lager Kaufen
3ACm60 Keine Teile verfügbar.
4ACm75 Keine Teile verfügbar.
4ACm75E (With pumpcontrol) Keine Teile verfügbar.
4ACm75A3 (With pressure vessel) Keine Teile verfügbar.
Streamer zum 3(4)ACm
Modell Ref. Zimmer Preis Lager Kaufen
3ACm60 Keine Teile verfügbar.
4ACm75 Keine Teile verfügbar.
4ACm75E (With pumpcontrol) Keine Teile verfügbar.
4ACm75A3 (With pressure vessel) Keine Teile verfügbar.
Turbine zum 3(4)ACm
Modell Ref. Zimmer Preis Lager Kaufen
3ACm60 Keine Teile verfügbar.
4ACm75 Keine Teile verfügbar.
4ACm75E (With pumpcontrol) Keine Teile verfügbar.
4ACm75A3 (With pressure vessel) Keine Teile verfügbar.
Zwischendiffusor zum 3(4)ACm
Modell Ref. Zimmer Preis Lager Kaufen
3ACm60 Keine Teile verfügbar.
4ACm75 Keine Teile verfügbar.
4ACm75E (With pumpcontrol) Keine Teile verfügbar.
4ACm75A3 (With pressure vessel) Keine Teile verfügbar.
Zwischendiffusor zum 3(4)ACm
Modell Ref. Zimmer Preis Lager Kaufen
3ACm60 Keine Teile verfügbar.
4ACm75 Keine Teile verfügbar.
4ACm75E (With pumpcontrol) Keine Teile verfügbar.
4ACm75A3 (With pressure vessel) Keine Teile verfügbar.
Positionierungsführung zum 3(4)ACm
Modell Ref. Zimmer Preis Lager Kaufen
3ACm60 Keine Teile verfügbar.
4ACm75 Keine Teile verfügbar.
4ACm75E (With pumpcontrol) Keine Teile verfügbar.
4ACm75A3 (With pressure vessel) Keine Teile verfügbar.
Gleitringdichtung zum 3(4)ACm
Modell Ref. Zimmer Preis Lager Kaufen
3ACm60 10018216 -- -- --
4ACm75 10018216 -- -- --
4ACm75E (With pumpcontrol) Keine Teile verfügbar.
4ACm75A3 (With pressure vessel) Keine Teile verfügbar.
Pumpenboden zum 3(4)ACm
Modell Ref. Zimmer Preis Lager Kaufen
3ACm60 Keine Teile verfügbar.
4ACm75 Keine Teile verfügbar.
4ACm75E (With pumpcontrol) Keine Teile verfügbar.
4ACm75A3 (With pressure vessel) Keine Teile verfügbar.
Öldichtung zum 3(4)ACm
Modell Ref. Zimmer Preis Lager Kaufen
3ACm60 Keine Teile verfügbar.
4ACm75 Keine Teile verfügbar.
4ACm75E (With pumpcontrol) Keine Teile verfügbar.
4ACm75A3 (With pressure vessel) Keine Teile verfügbar.
Laterne zum 3(4)ACm
Modell Ref. Zimmer Preis Lager Kaufen
3ACm60 Keine Teile verfügbar.
4ACm75 Keine Teile verfügbar.
4ACm75E (With pumpcontrol) Keine Teile verfügbar.
4ACm75A3 (With pressure vessel) Keine Teile verfügbar.
rollen zum 3(4)ACm
Modell Ref. Zimmer Preis Lager Kaufen
3ACm60 10001169 -- -- --
4ACm75 10001169 -- -- --
4ACm75E (With pumpcontrol) Keine Teile verfügbar.
4ACm75A3 (With pressure vessel) Keine Teile verfügbar.
Rotor zum 3(4)ACm
Modell Ref. Zimmer Preis Lager Kaufen
3ACm60 Keine Teile verfügbar.
4ACm75 Keine Teile verfügbar.
4ACm75E (With pumpcontrol) Keine Teile verfügbar.
4ACm75A3 (With pressure vessel) Keine Teile verfügbar.
Stator zum 3(4)ACm
Modell Ref. Zimmer Preis Lager Kaufen
3ACm60 Keine Teile verfügbar.
4ACm75 Keine Teile verfügbar.
4ACm75E (With pumpcontrol) Keine Teile verfügbar.
4ACm75A3 (With pressure vessel) Keine Teile verfügbar.
Klemmenkastenabdeckung zum 3(4)ACm
Modell Ref. Zimmer Preis Lager Kaufen
3ACm60 Keine Teile verfügbar.
4ACm75 Keine Teile verfügbar.
4ACm75E (With pumpcontrol) Keine Teile verfügbar.
4ACm75A3 (With pressure vessel) Keine Teile verfügbar.
Kondensator zum 3(4)ACm
Modell Ref. Zimmer Preis Lager Kaufen
3ACm60 Keine Teile verfügbar.
4ACm75 Keine Teile verfügbar.
4ACm75E (With pumpcontrol) Keine Teile verfügbar.
4ACm75A3 (With pressure vessel) Keine Teile verfügbar.
hintere Lagerunterstützung des Motors zum 3(4)ACm
Modell Ref. Zimmer Preis Lager Kaufen
3ACm60 Keine Teile verfügbar.
4ACm75 Keine Teile verfügbar.
4ACm75E (With pumpcontrol) Keine Teile verfügbar.
4ACm75A3 (With pressure vessel) Keine Teile verfügbar.
Ventilator zum 3(4)ACm
Modell Ref. Zimmer Preis Lager Kaufen
3ACm60 Keine Teile verfügbar.
4ACm75 Keine Teile verfügbar.
4ACm75E (With pumpcontrol) Keine Teile verfügbar.
4ACm75A3 (With pressure vessel) Keine Teile verfügbar.
Lüfterabdeckung zum 3(4)ACm
Modell Ref. Zimmer Preis Lager Kaufen
3ACm60 Keine Teile verfügbar.
4ACm75 Keine Teile verfügbar.
4ACm75E (With pumpcontrol) Keine Teile verfügbar.
4ACm75A3 (With pressure vessel) Keine Teile verfügbar.
Körperdichtung zum 3(4)ACm
Modell Ref. Zimmer Preis Lager Kaufen
3ACm60 10000490 -- -- --
4ACm75 10000490 -- -- --
4ACm75E (With pumpcontrol) Keine Teile verfügbar.
4ACm75A3 (With pressure vessel) Keine Teile verfügbar.

Verpackung

Modelle Gewicht (kg) Länge L (mm) Breite W (mm) Höhe H (mm)
3ACm60 15.3 435 200 230
4ACm75 17 460 200 230
4ACm75E (With pumpcontrol) 0 0 0 0
4ACm75A3 (With pressure vessel) 0 0 0 0
